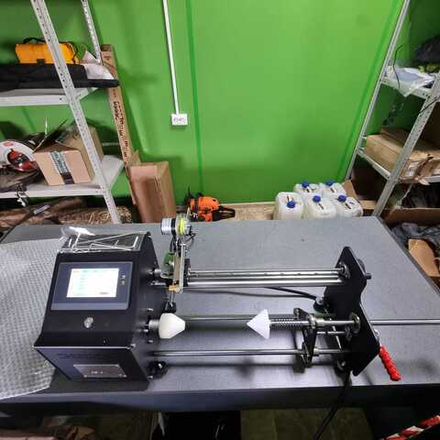

Инструкция по эксплуатации станка для намотки оптоволокна
В первую очередь необходимо подсоединить головку намоточного станка, так как она приходит отдельно
Стоит обратить внимание на то, как она закреплена, в каком положении находятся ролики и в каком положении находится игла, для её регулировки присутствует гайка-барашек (чебурашка).
Затем нужно подсоединить требуемые шнуры и переключить тумблер питания в положение «Включен»

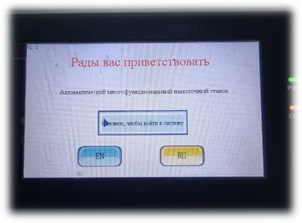

В появившемся меню выбираем русский язык (RU) и нажимаем: войти в систему

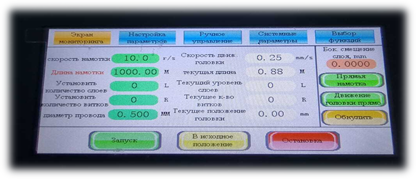

Далее в системе необходимо выставить требуемые параметры, а конкретно:
1) Поставить параметр «скорость намотки» на 1.0
2) Вписать планируемую длину намотки
3) Параметры количество слоев и витков остаются стандартными
4) При толщине волокна 0.25 нужно выставить параметр «диаметр провода» на 0.27, дабы шов был ровный
5) Параметр «Блок смещения слоя» зависит от угла наклона конуса на катушке, рекомендуется выставить значение 0.3000 мм
На следующей вкладке необходимо выставить только два параметра – Внутренняя ширина шпули и внешняя.
После проведения данных процедур, станок готов к намотке. Выставляем иглу и берем сырьё.

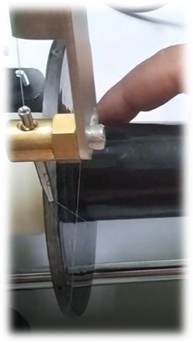

Сами ролики неподвижны, но внутри них находится подвижная часть. При подсоединении оптического волокна стоит просовывать кабель сверху, в корпус первого ролика, а затем вниз второго, для того чтобы проволока плотно прилегала к счетчику километража.
Далее заводим кабель сверху в третий ролик и просовываем его в иглу
Отматываем примерно 70см лески и подводим катушку так, чтоб иголка немного её касалась.
Затем выставляем ноль кнопкой: «В исходное положение»
. Не следует регулировать положение вручную, так как станку в любом случае нужна будет команда об исходном положении иглы

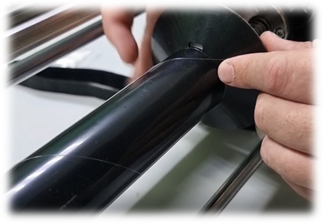

Делаем петлю и плотно, под натяжкой фиксируем её скотчем, как показано на фото.
Обматываем катушку, так же с натяжкой и фиксируем скотчем с другой стороны так, чтобы леска зашла в отверстие и её не пережало и не переломило
На выходе так же фиксируем проволоку скотчем.
Далее производим запуск
на скорости 1 и только затем можем повышать скорость (сперва на 5, затем на 10). Скорость 10 является рекомендуемой, но если есть оперативная необходимость, станок может работать и на более высоких скоростях. Крайне важно поставить катушку нужной стороной, так как станок оснащен эксцентриком. При остановке и повторном запуске так же следует начинать со скорости 1.
Запрещается проводить манипуляции и понижать скорость у работающего станка в целях безопасности и предотвращения обрывов. Запрещается проводить манипуляции с данными станка после запуска намотки, происходит сброс отклонения головки на данный момент по конусу катушки
При намотке большого количества километров, например 10, нужно на 4-5 километрах отрегулировать положение иглы:
1) Останавливаем работу станка
2) Ослабляем гайку-барашек (чебурашку)
3) Выставляем необходимую высоту иглы
4) Затягиваем гайку-барашек (чебурашку)
