Компактный станок для намотки катушек оптоволокна с сенсорным экраном, полностью на русском языке. Работает тихо. Оснащен функцией ручного управления. Стандартная скорость намотки 10 км за 2 часа. Максимальная проверенная скорость намотки 10 км за 24 минуты. Максимальная намоточная длина 30 км.

Станок для намотки оптоволокна PVD M30

PVD M30 — компактный намоточный станок для работы с оптическим волокном, предназначенный для намотки и перемотки оптоволокна на катушки различных типоразмеров. Оборудование подходит для мелкосерийного производства, подготовки волоконно-оптических катушек и выполнения технологических операций, требующих регулировки скорости вращения и поперечного перемещения укладчика.

Станок оснащён сенсорным экраном с полностью русифицированным интерфейсом, обеспечивающим удобное управление рабочими параметрами. Предусмотрена функция ручного управления. Оборудование отличается низким уровнем шума при эксплуатации.

В стандартном режиме станок наматывает 10 км оптоволокна за 2 часа. Максимальная проверенная производительность составляет 10 км за 24 минуты. Максимальная длина намотки — до 30 км.

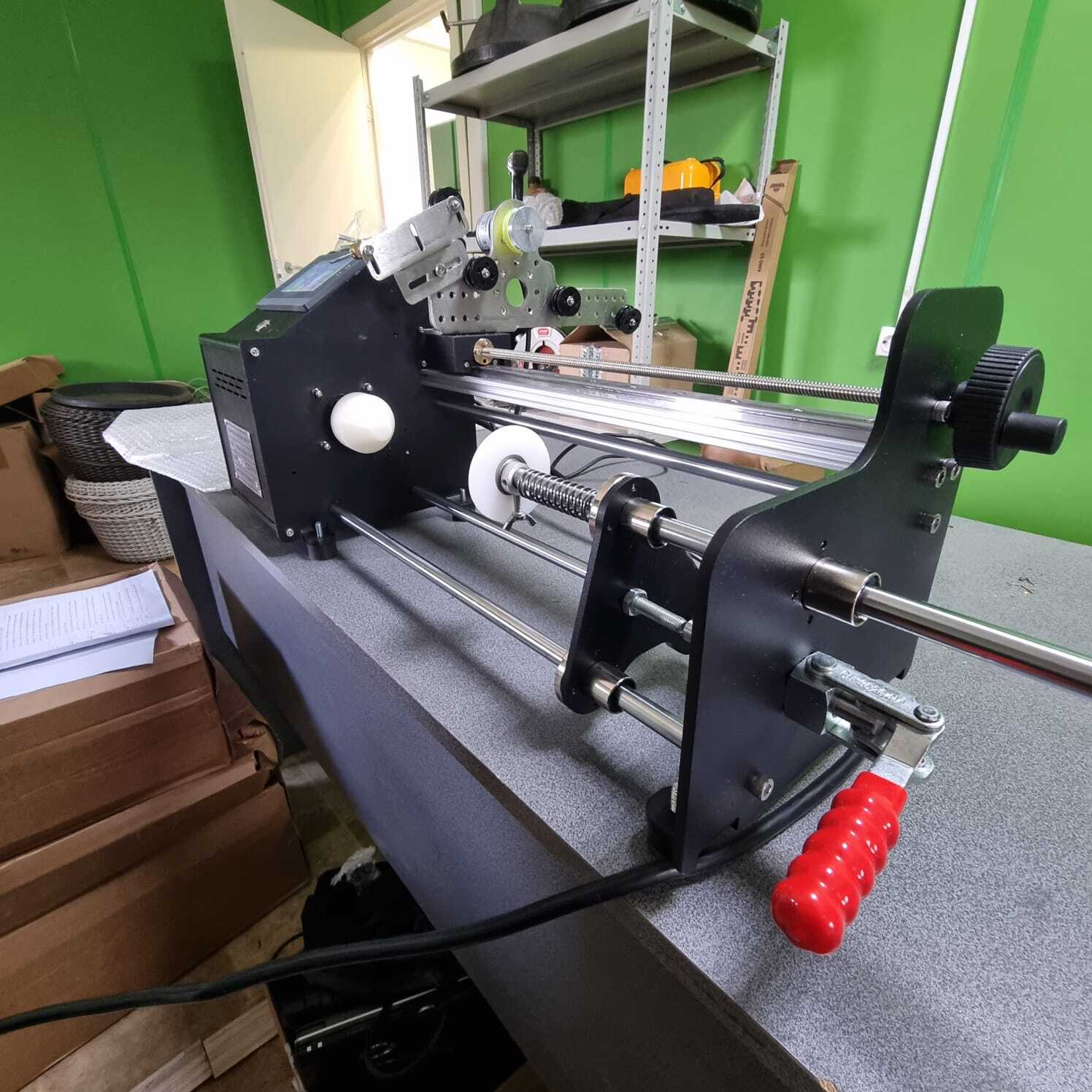

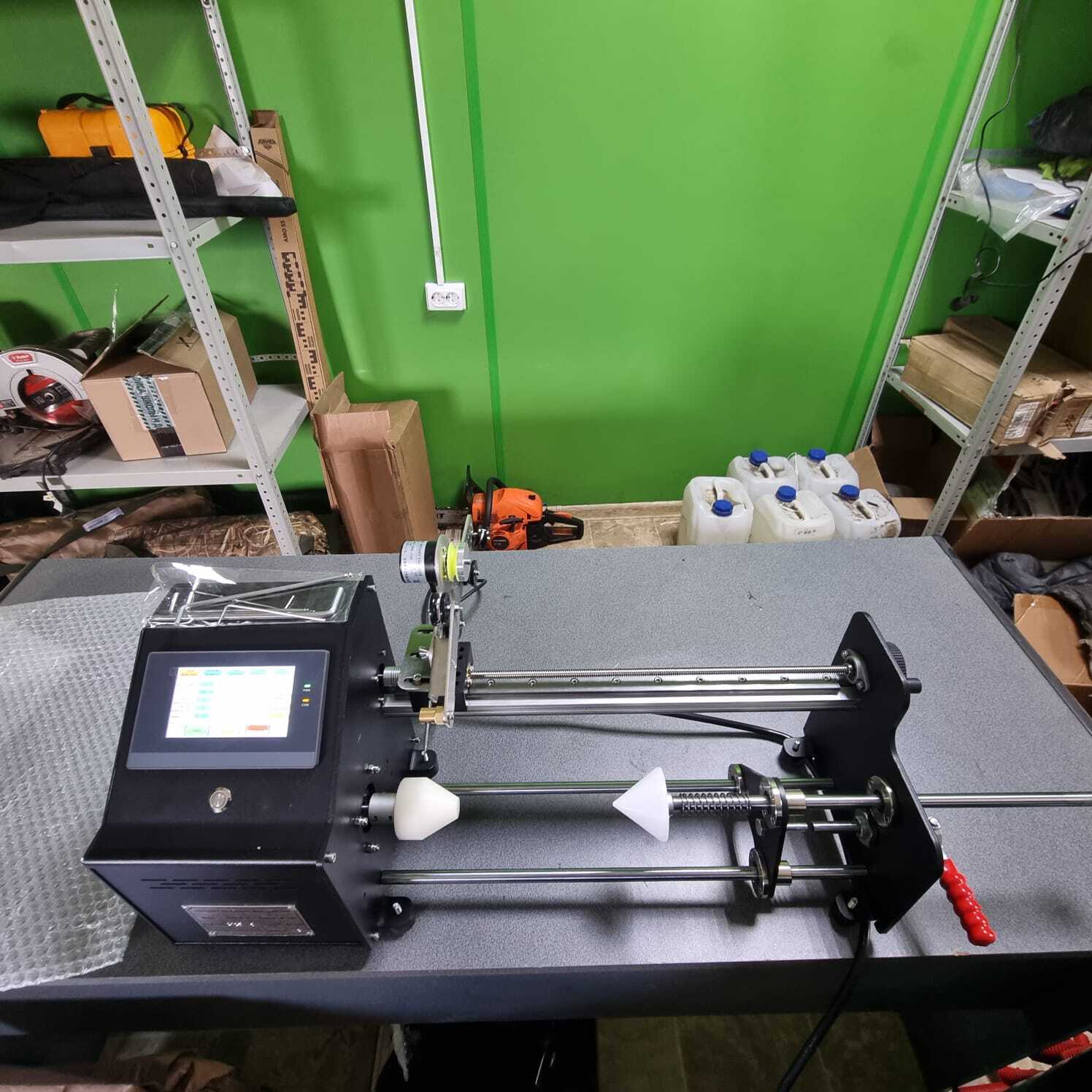

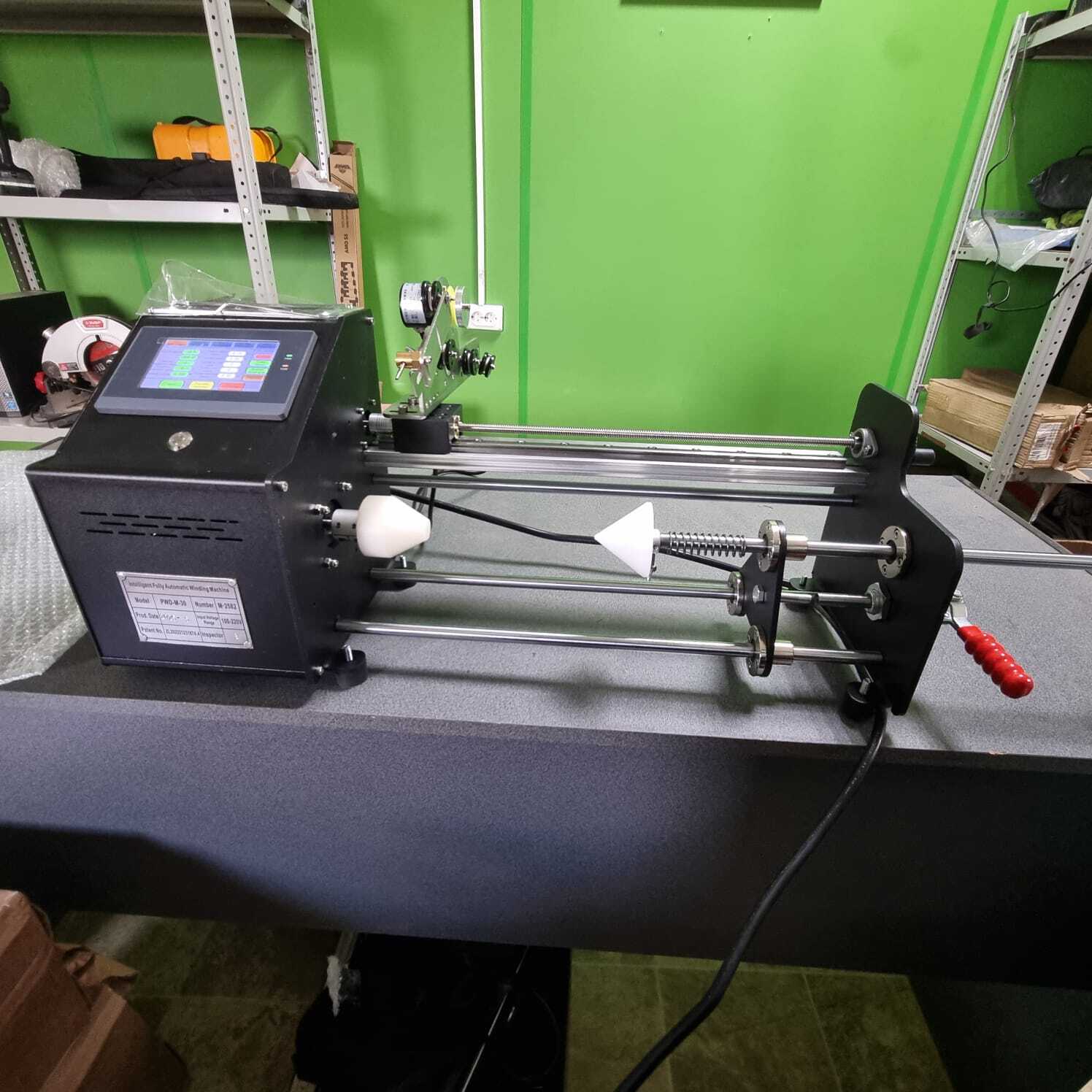

Компактные габариты позволяют использовать PVD M30 как на небольших производственных участках, так и в составе специализированных рабочих мест для подготовки оптоволоконных катушек.

Назначение и область применения

Намоточный станок PVD M30 предназначен для выполнения операций по намотке и перемотке оптического волокна с возможностью настройки рабочих параметров оборудования.

Основные направления применения:

• Намотка оптического волокна на катушки различных типоразмеров.

• Перемотка оптоволокна при подготовке продукции к дальнейшему использованию.

• Изготовление и подготовка волоконно-оптических катушек для систем связи.

• Мелкосерийное производство оптоволоконных изделий.

• Оснащение производственных и испытательных участков, работающих с оптическим волокном.

Оборудование ориентировано на предприятия и специалистов, которым требуется компактный станок с регулируемыми параметрами намотки без использования крупногабаритных промышленных установок.

Особенности и преимущества PVD M30

Производительность намотки

В стандартном рабочем режиме PVD M30 обеспечивает намотку 10 км оптического волокна приблизительно за 2 часа.

В ходе испытаний была достигнута максимальная производительность — 10 км за 24 минуты. Фактическое время намотки зависит от выбранного режима работы, характеристик волокна и используемой катушки.

Максимальная длина намотки составляет до 30 км.

Сенсорное управление на русском языке

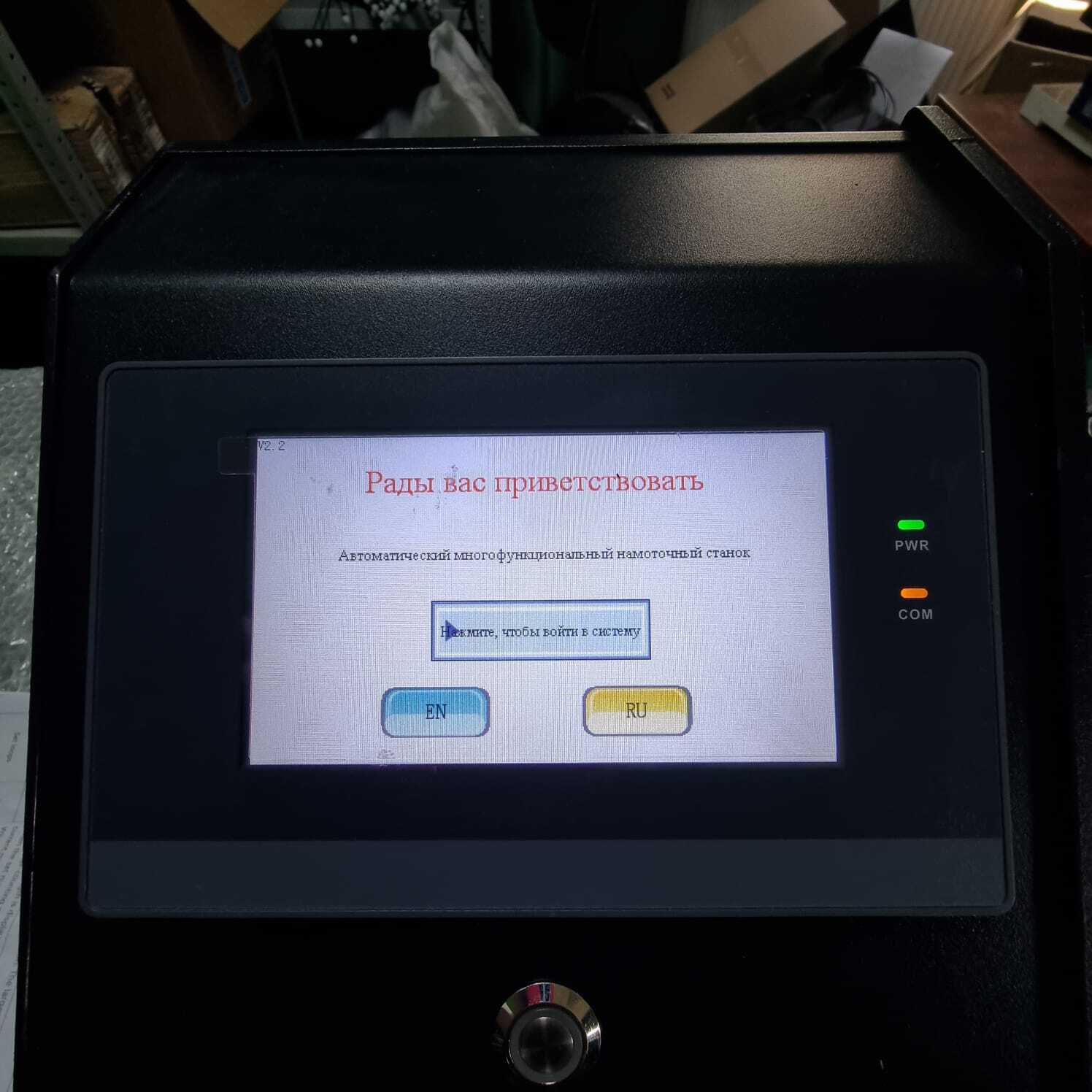

Станок оборудован сенсорным экраном с полностью русифицированным интерфейсом. Это упрощает настройку рабочих параметров и взаимодействие оператора с оборудованием.

Ручной режим управления

Предусмотрена возможность ручного управления, позволяющая оператору непосредственно контролировать выполнение технологических операций и настраивать работу станка в соответствии с производственными задачами.

Работа с различными типоразмерами катушек

Оборудование рассчитано на диаметр вала до 180 мм и ширину катушки до 260 мм. Допустимая нагрузка на вал составляет до 5 кг.

Низкий уровень шума

PVD M30 отличается тихой работой, что делает его удобным для размещения на небольших производственных участках и отдельных рабочих местах.

Компактное исполнение

При габаритах 700 × 260 × 300 мм станок не требует значительной площади для размещения. Масса оборудования составляет приблизительно 17 кг, что упрощает организацию и переоснащение рабочего места.

Универсальное электропитание

Станок рассчитан на подключение к сети переменного тока с напряжением 100–240 В. Мощность оборудования — до 300 Вт.

Технические характеристики

Конструктивные особенности

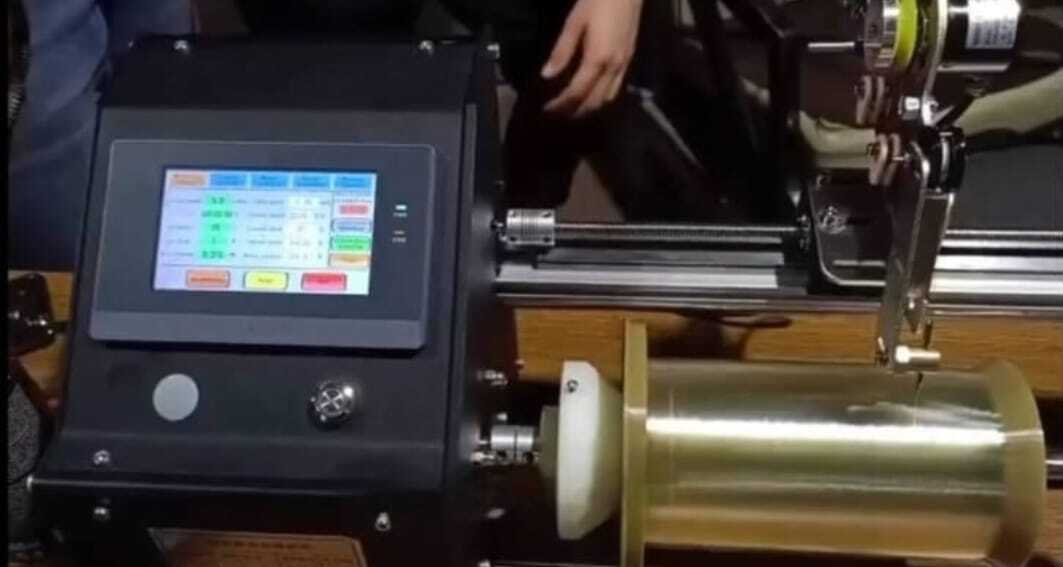

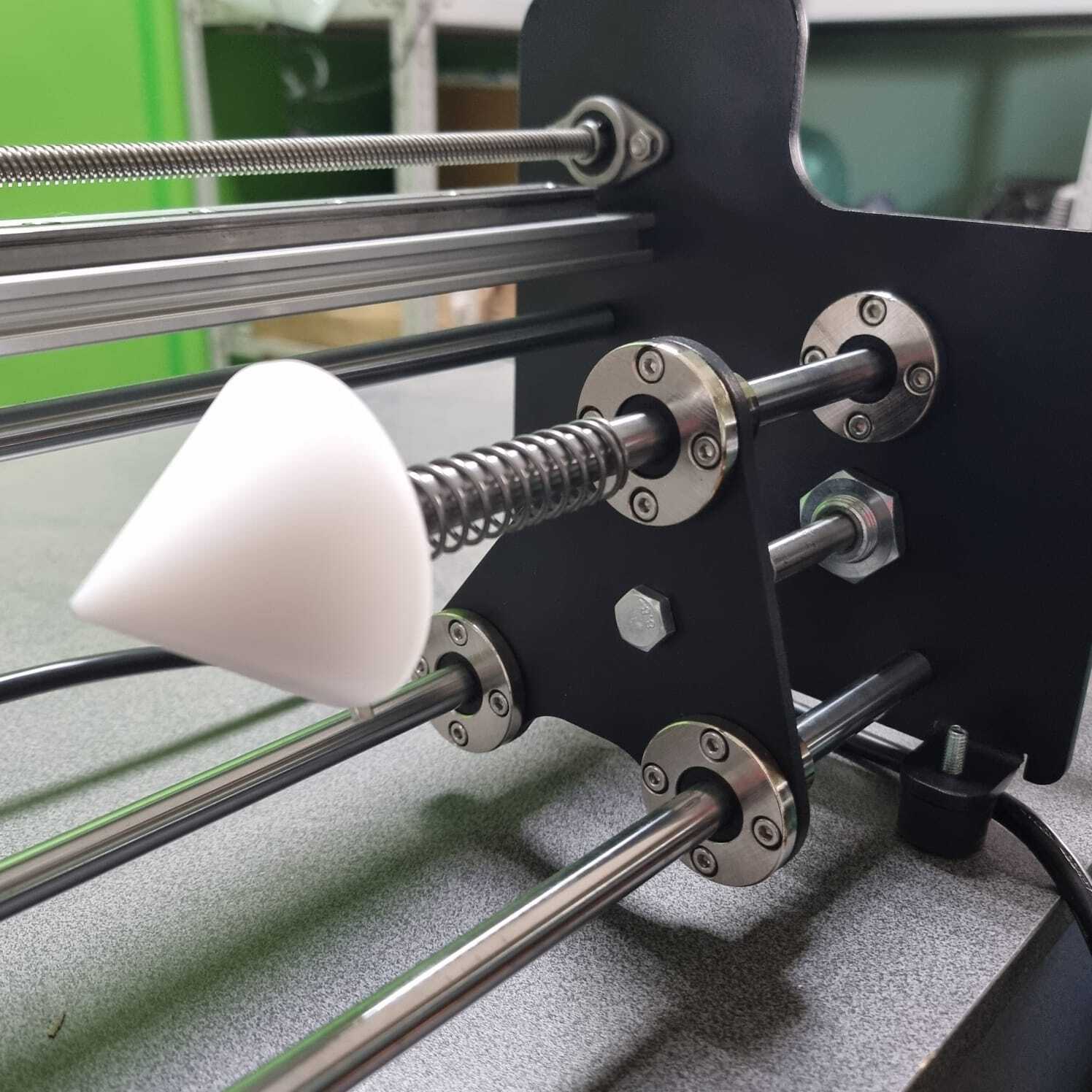

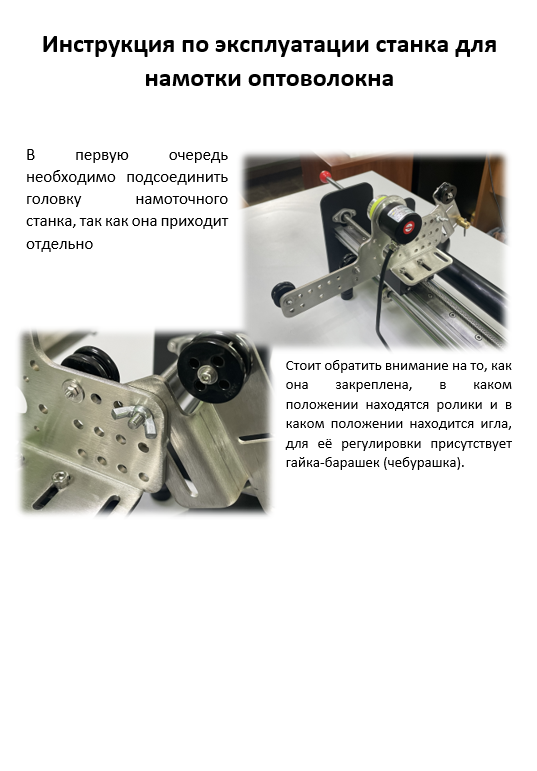

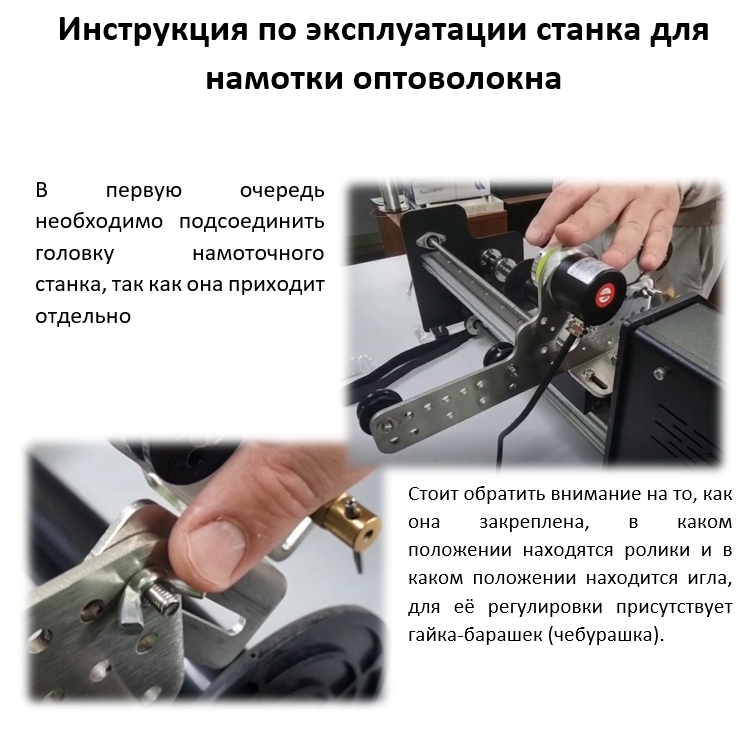

PVD M30 сочетает механизм вращения катушки и систему поперечной подачи, предназначенную для распределения оптического волокна по ширине намотки.

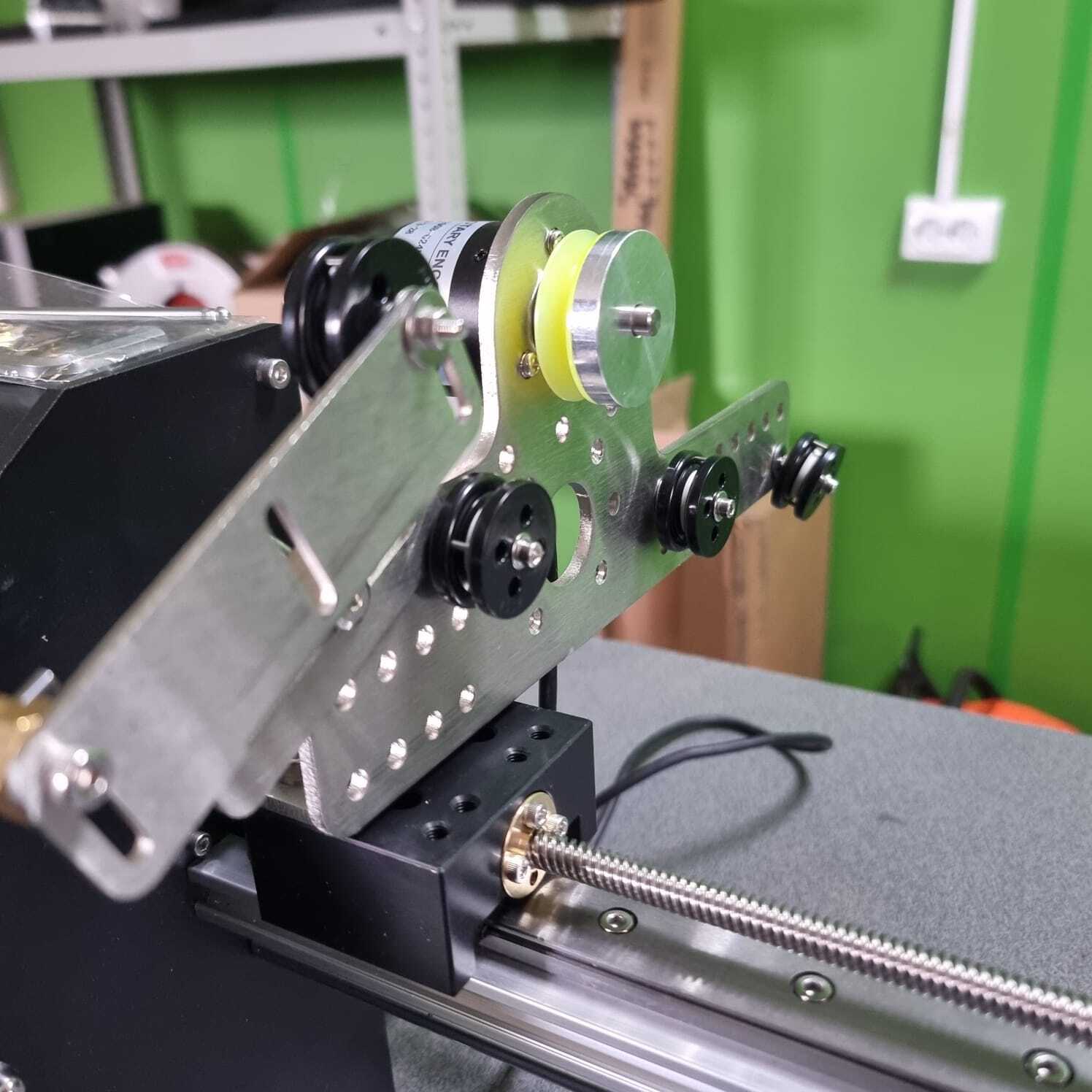

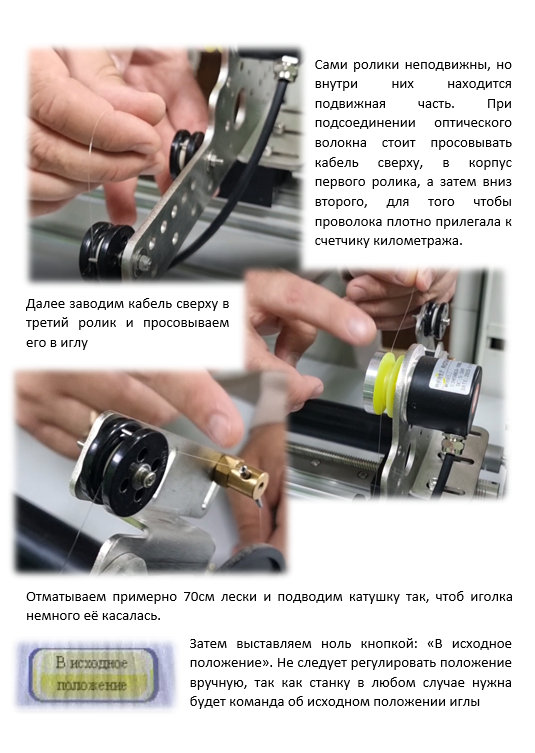

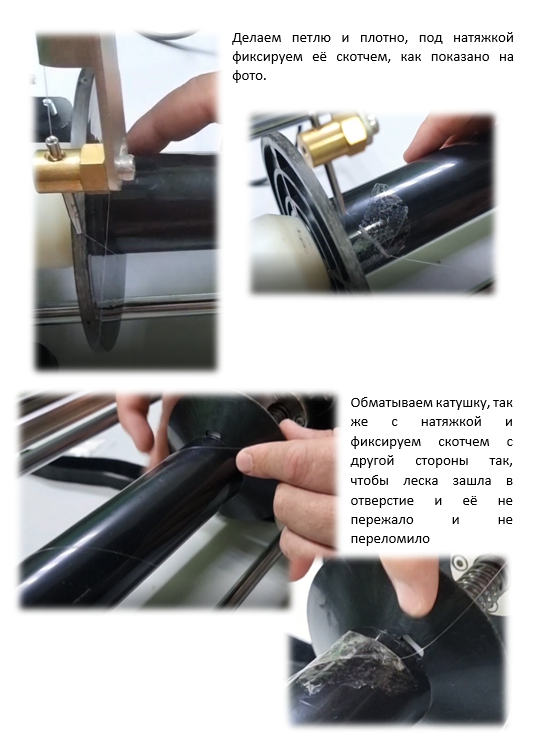

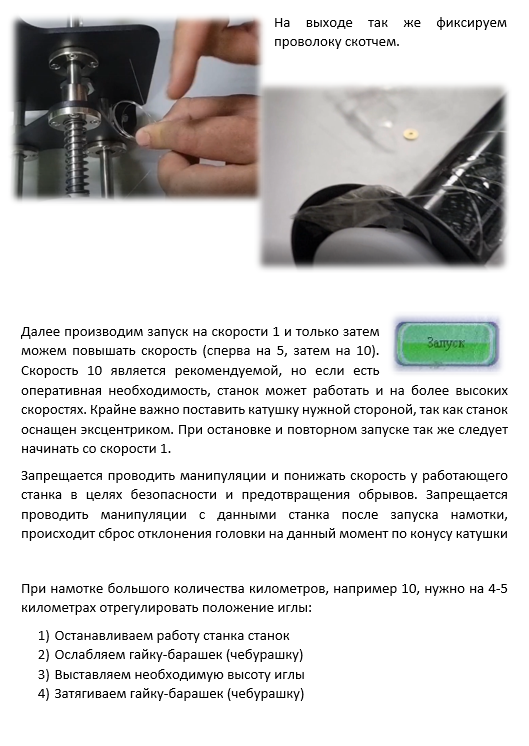

Вращательное движение шпинделя обеспечивает намотку волокна на катушку, а механизм поперечной подачи перемещает укладчик вдоль рабочей ширины.

Согласование скорости вращения и поперечной подачи позволяет подбирать параметры укладки в зависимости от размеров катушки и особенностей используемого оптического волокна.

Сенсорная панель управления с русскоязычным интерфейсом обеспечивает доступ к настройкам оборудования, а ручной режим позволяет оператору контролировать процесс намотки.

Максимальная нагрузка на вал до 5 кг делает оборудование подходящим для работы с малыми и средними катушками в пределах предусмотренных конструкцией размеров.

Преимущества использования на производстве

Применение PVD M30 позволяет организовать отдельный участок для намотки и перемотки оптического волокна, не занимая значительную производственную площадь.

Станок сочетает компактную конструкцию, регулируемые рабочие параметры и удобное русскоязычное управление.

Стандартная производительность 10 км за 2 часа позволяет планировать технологические операции, а подтверждённая испытаниями возможность намотки 10 км за 24 минуты демонстрирует потенциал оборудования при работе в высокоскоростном режиме.

PVD M30 — компактный намоточный станок для предприятий, которым необходима намотка оптического волокна длиной до 30 км, поддержка различных типоразмеров катушек и удобное управление производственным процессом.

Функции станка:

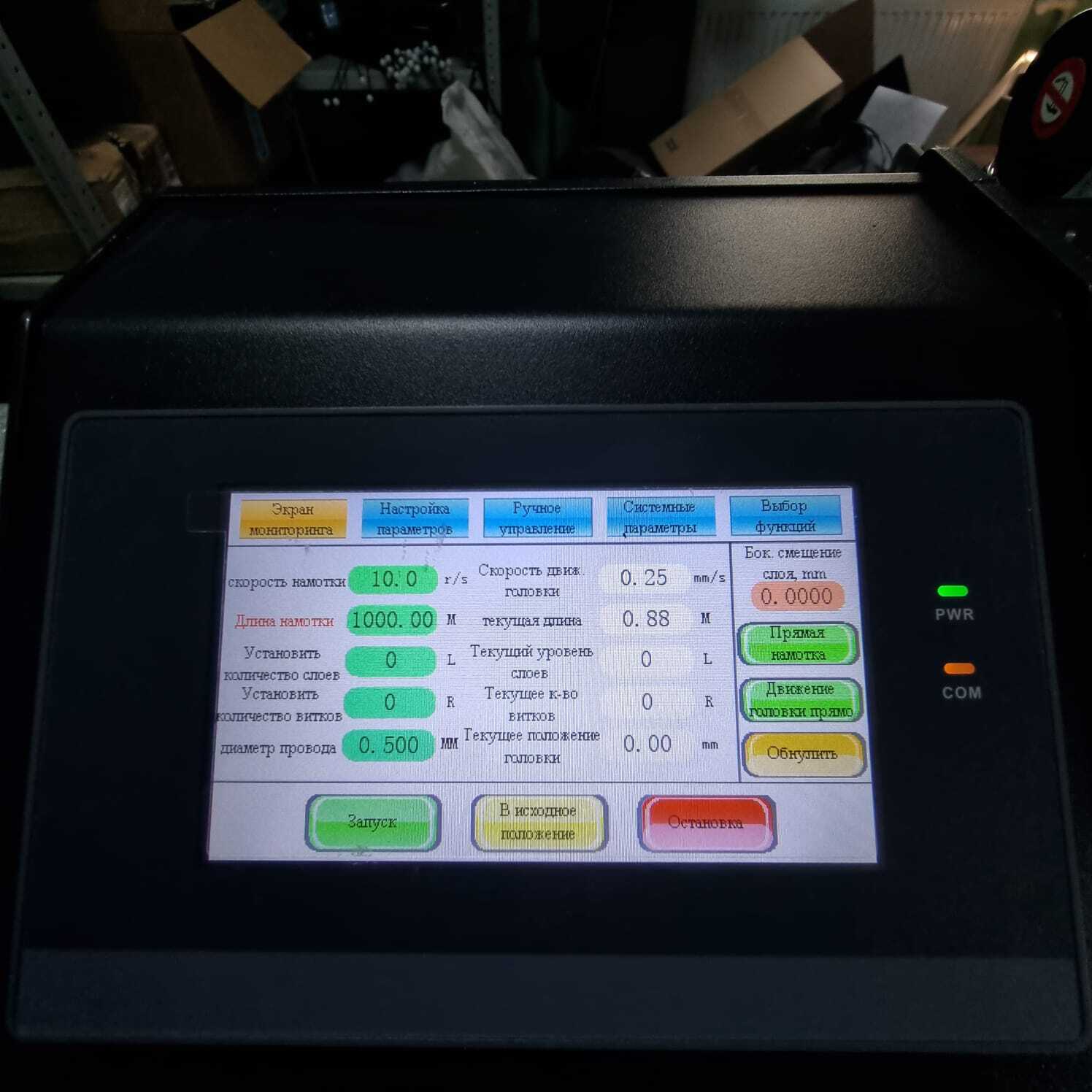

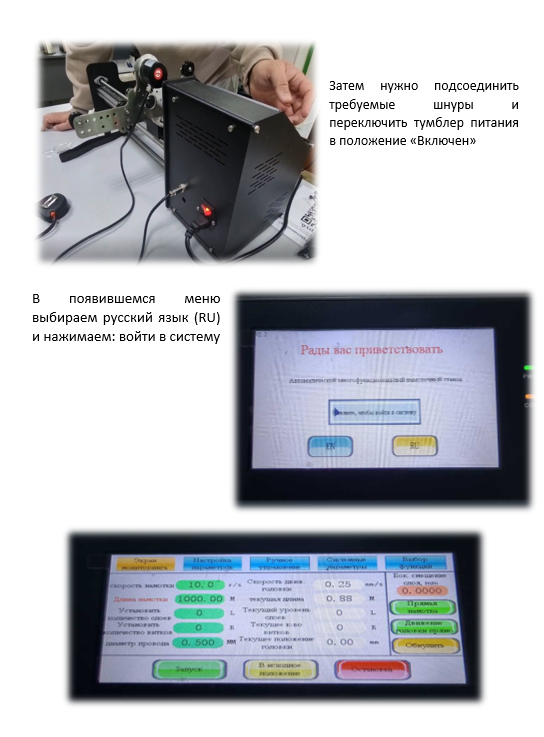

На странице экран мониторинга можно выбрать:

• Скорость намотки (об/с)
• Длина намотки (М)
• Установить количество слоев/витков
• Диаметр провода (мм)
• Боковое смещение слоя

Экран мониторинга так же отобразит:

• Скорость движения головки (мм/с)
• Текущую длину (М)
• Текущий уровень слоев и количество витков
• Текущее положение головки (мм)

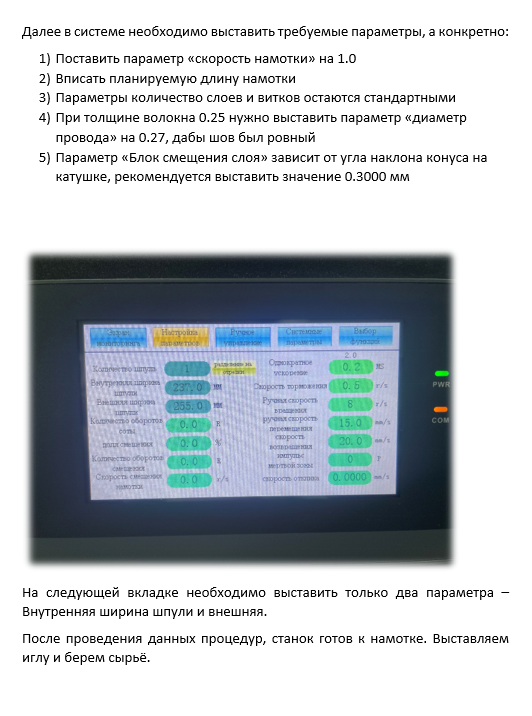

Страница "Настройки параметров" позволит выбрать:

• Количество шпуль
• Внутренняя/внешняя ширина шпули (мм)
• Количество оборотов соты
• Доля смещения (%)
• Количество оборотов смещения
• Скорость смещения намотки (об/с)
• Однократное ускорение (мс)
• Скорость торможения (об/с)
• Ручная скорость вращения/перемещения
• Импульс мертвой зоны
• Скорость отклика (мм/с)

Страница "Системные параметры" позволит изменить:

• Время ускорения/замедления на постоянной скорости (мс)
• Время ускорения/замедления (мс)
• Замедление по длине/слоям/виткам заранее
• Одиночный импульс по оси X/Y
• Диаметр метрового колеса (мм)
• Паз в приводе провода (мм)
• Задержка обнаружения разрыва провода

Страница "Выбор функции":

• Функция коррекции
• Добавление слоя с двух сторон
• Одностороннее смещение
• Уменьшение слоя в обе стороны
• Одностороннее наслоение
• Сотовая укладка
• Режим разделения на части
• Рестарт после завершения
• Ручной переключатель
• Проверка на разрыв цепи
• Режим работы
• Включение после завершения
• Закончить движение реверсом
• Одностороннее уменьшение слоя
