Техническая спецификация
IP-канал передачи видеоданных для БПЛА: 20-50 км
Узел "Сорок вёрст"м-01
Введение
"Сорок вёрст" — это компактная и портативная бортовая радиостанция с HD-качеством и
стабильным изображением. В ней используется передовая технология модуляции OFDM,
позволяющая получать высококачественные изображения при высокоскоростном движении
и передавать их в реальном времени в условиях отсутствия прямой видимости (NLOS).
При передаче изображения и данных применяется шифрование, что обеспечивает скорость
передачи 30 Мбит/с и дальность действия 20-50 км для связи «воздух-земля».
Она хорошо подходит для длительных и высокоскоростных беспроводных приложений передачи
данных, таких как БПЛА, беспилотные надводные аппараты и роботы.
Функции
Дальность действия: 20-50 км (в пределах прямой видимости)
Поддерживает 3 диапазона ******************
Прозрачная передача данных по IP-протоколу
Компактный размер и малый вес
Прочный корпус из алюминиевого сплава
Низкое энергопотребление
С портом TTL и портом RJ45
Технические характеристики
|
Параметры радиочастотного сигнала |
Частота |
******************* |
|
Пропускная способность |
******************* | |
|
Радиочастотный канал |
1T2R |
|
|
Выходная мощность |
33dBm |
|
|
Диапазон |
20-50km (LOS) |
|
|
Сетевые параметры |
Сетевой режим |
Один к одному и один ко многим |
|
Скорость передачи данных |
30Mbps(Max) |
|
|
Шифрование |
****************** |
|
|
Физические/ параметры |
Размеры |
103.5*61.5*22mm |
|
Масса |
142g |
|
|
Рабочая температура |
-40~+65℃ |
|
|
Электронные параметры |
Источник питания |
DC12V |
|
Потребление электроэнергии |
<12W |
|
|
Другие |
Потребление электроэнергии |
RJ45*2，TTL*3 |

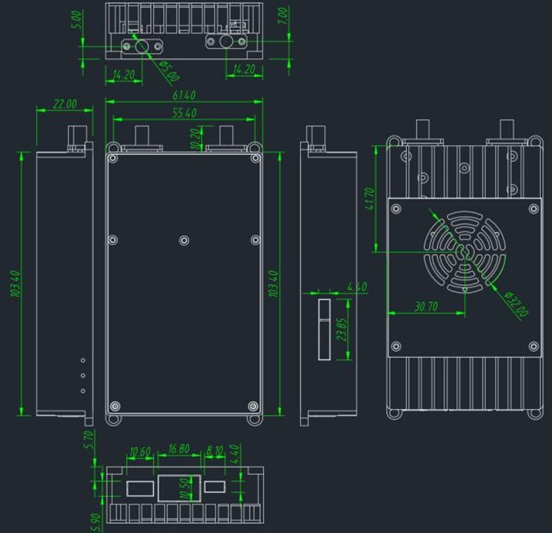

Размеры:

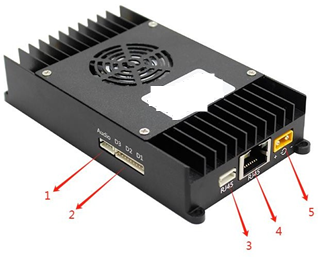

Описание Панели
1. Аудио интерфейс
2. Интерфейс RA232*3
3. Интерфейс RJ45-1
4. Интерфейс RJ45-2
5. Интерфейс ввода питания

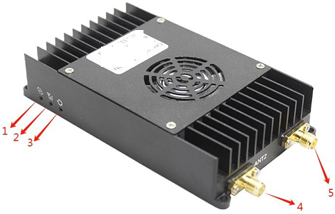

Индикатор состояния соединения — когда устройство работает в режиме узла доступа, при условии нормального соединения с центральным узлом индикатор будет мигать.
Когда устройство работает в режиме центрального узла, этот индикатор будет гореть постоянно.
Индикатор сигнала
Индикатор питания
RF Антенна-2
RF Антенна-1

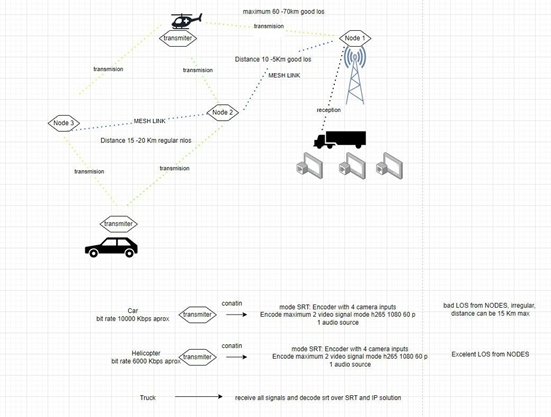

Сценарий применения
Скачать мануал можно по кнопке:
