Техническая спецификация
IP-канал передачи видеоданных для БПЛА:
5-15 км

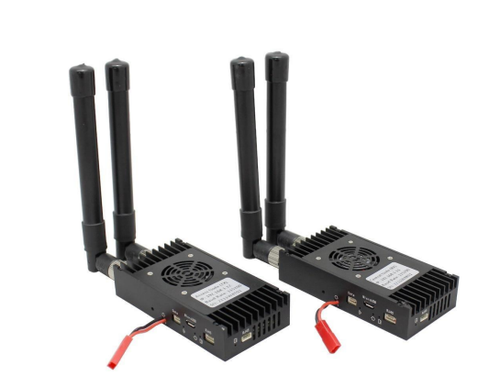

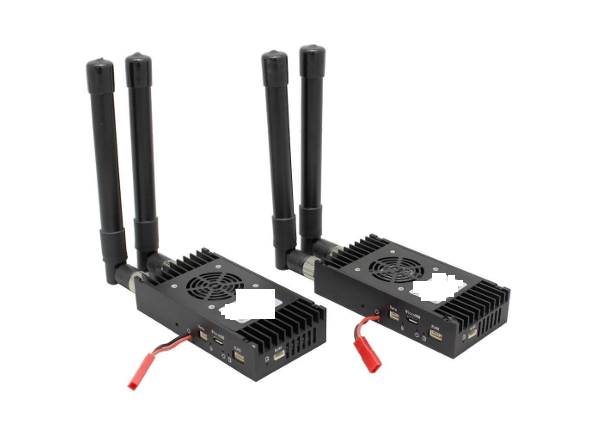

Узел “Сорок вёрст” мини м-01/м-
02 /м-03
Вступление
“Сорок вёрст” мини - это миниатюрная IP-радиостанция OFDM, работающая в диапазонах ***************************, с технологией скачкообразной перестройки частоты (FHSS), обеспечивающей хорошую стабильность даже в условиях быстрого движения. Он поддерживает скорость передачи данных до 30 Мбит/с и дальность передачи до 5-15 км по линии "воздух-земля", идеально подходит для беспроводных систем передачи данных на большие расстояния и с высокой пропускной способностью, таких как наблюдение, беспилотные летательные аппараты, USV и робототехника.
Три версии.
1.Трехдиапазонная версия мини-01: **********************
2. Широкополосная версия мини-02: ****************
3. Сетчатая версия мини-03: **************
Особенности
Модуляция TDD-OFDM
Поддерживает 3 диапазона (*******************)
Поддерживает FHSS внутри каждого диапазона и между диапазонами
*********** Пятиканальная полоса пропускания ******
Максимальная пропускная способность 30 Мбит/с при частоте ********
Поддерживает передачу данных "один к одному" и "один ко многим"
Поддерживает последовательную передачу данных и видео одновременно
Расстояние до 5-15 км ("воздух-земля") WebUI для управления Шифрование
AES128 (определяется пользователем)
Управление потоками по восходящей и нисходящей линиям связи
Поддержка напряжения в диапазоне от 7 В до 30 В
Компактный размер и малый вес
Прочный корпус из алюминиевого сплава
Спецификация
|
Элемент |
Параметры |
||||
|
Частота |
1) Трехдиапазонная версия мини м-01: ************ ************ 2) Широкополосная версия мини-02: ************* 3) Сетчатая версия мини-03: ********* |
||||
|
Полоса пропускания радиочастот |
************************************** |
||||
|
Радиочастотный канал |
1T2R |
||||
|
Выходная мощность |
25dBm±2 |
||||
|
Чувствительность 800 МГц |
|
****************** |
|
||
|
****************** |
|||||
|
****************** |
|||||
|
|
|||||
|
Чувствительность 1,4 ГГц |
|
***************** |
|
||
|
******************* |
|
||||
|
****************** |
|
||||
|
|
|||||
|
Чувствительность 2,4 ГГц |
|
******************* |
|
||
|
******************* |
|||||
|
******************* |
|||||
|
******************* |
|||||
|
Максимальная пропускная способность |
********************* |
||||
|
Модуляция |
BPSK, 16QAM and 64QAM (TDD-OFDM) |
||||
|
Сетевой режим |
Один к одному и один ко многим (максимум от одного до шестнадцати) |
||||
|
Антенный интерфейс |
2x SMA |
||||
|
Интерфейс Ethernet |
2x Ethernet Port (100M) |
||||
|
Последовательный порт |
1x UART Port (TTL232) |
||||
|
Скорость передачи данных |
115200bps |
||||
|
Видеовход |
IPCam |
||||
|
Задержка канала |
10ms |
||||
|
Шифрование |
AES128 (определяется пользователем) |
||||
|
Скорость перемещения |
Развивает скорость не менее 300 км/ч |
||||
|
Потребляемая мощность |
12VDC (7V-30V) |
||||
|
Рабочий ток |
≤0.5A |
||||
|
потребляемая мощность |
<6W (3.7W@7V, 4.5W@30V) |
||||
|
Размеры |
102*52*21.5mm |
||||
|
Вес |
124g |
||||
|
Рабочая температура. |
-40°C ~ +65°C |
||||
Режимы восходящей и нисходящей связи
|
Режим |
Конфигурация |
|
0: config0 |
2D3U |
|
1: config1 |
3D2U |
|
2: config2 |
4D1U |
|
3: config3 |
1D4U |
Скорость передачи данных по восходящей и нисходящей линиям связи
|
Пропускная способность (МГц) |
Направлен ие |
Скорость передачи данных (Мбит/с) |
|||
|
2D3U |
3D2U |
4D1U |
1D4U |
||
|
** |
Up |
*** |
*** |
*** |
*** |
|
Down |
*** |
*** |
*** |
*** |
|
|
** |
Up |
*** |
*** |
*** |
*** |
|
Down |
*** |
*** |
*** |
*** |
|
|
|
Up |
*** |
*** |
*** |
*** |
|
Down |
*** |
*** |
*** |
*** |
|
|
** |
Up |
*** |
*** |
*** |
*** |
|
Down |
*** |
*** |
*** |
*** |
|
|
** |
Up |
*** |
*** |
*** |
*** |
|
Down |
*** |
*** |
*** |
*** |
|
Описание панели
ü

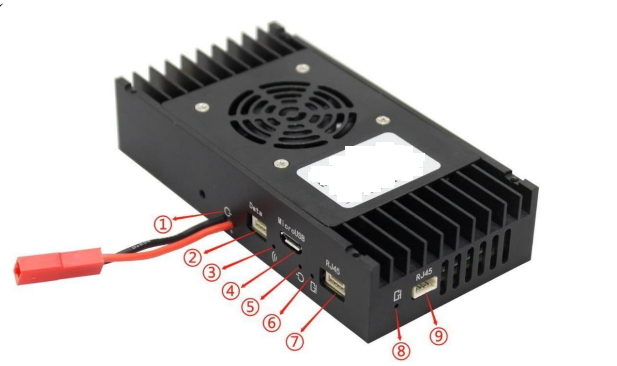

Вид спереди
① Силовые кабели - входная линия источника питания, красный - VDD, черный
- GND
② Порт UART для передачи данных (GND, Rx, Tx) – 3,3 В TTL
③
Индикатор состояния соединения - когда устройство работает как узел доступа, если соединение с центральным узлом нормальное, индикатор всегда будет гореть. Когда
устройство работает как центральный узел, этот индикатор выключен. ④ Порт Micro USB - Для обслуживания программного обеспечения устройства.
⑤ Индикатор питания (красный) - всегда горит при нормальной работе. Ⓐ
Индикатор для порта Ethernet 2 – Мигает в соответствии с потоком данных при работе обычно.
⑦ Порт Ethernet 2 (RN, RP, TN, TP) - порты Ethernet 1 и 2 соединены внутренним
мостом.
⑧ Индикатор для порта Ethernet 1 – Мигает в соответствии с потоком данных при работе обычно.

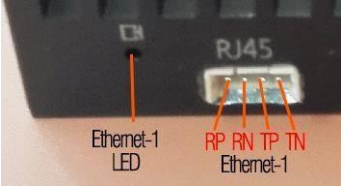

⑨ Порт Ethernet 1 (RP, RN, TP, TN) - Порты Ethernet 1 и 2 соединены внутренним мостом

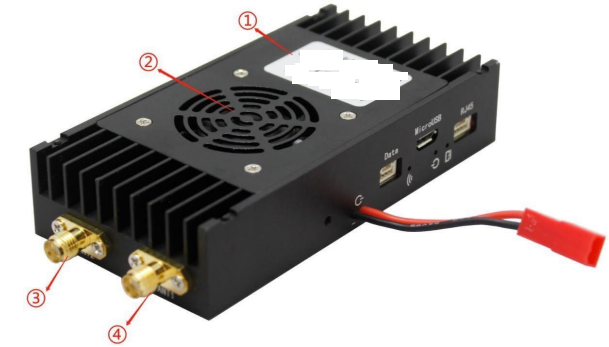

ü Вид сзади
① Этикетка продукта
② Воздухозаборник - для охлаждающего вентилятора
③ Порт ANT2 - вспомогательная антенна, работает как вспомогательный прием, без передачи.
④ Порт ANT1 – основная антенна, режим работы - передача/прием TDD.
Последовательная связь
Пожалуйста, используйте последовательный кабель-адаптер USB to TTL напряжением 3,3 В для подключения компьютера к устройству (TTL).

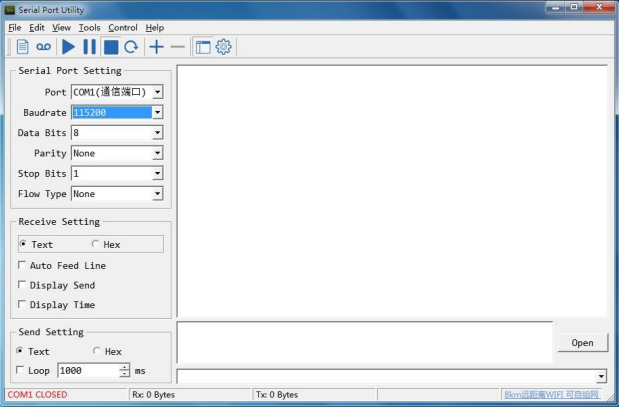

В вашем средстве последовательной отладки, пожалуйста, выберите правильный последовательный порт, а другие настройки приведены ниже: Скорость переданных в бодах:115200bps
Данные: 8 Bits Равенство:None
Остановка: 1 Bit
Примечания по применению

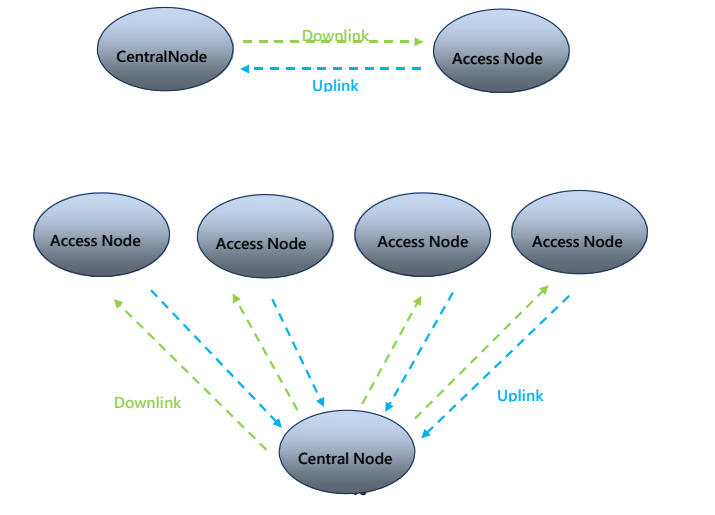

Он может осуществлять двустороннюю беспроводную связь на большие расстояния, двустороннюю связь "точка-точка" или двустороннюю связь "точкамноготочечная". При двухточечной связи, если связь между двумя узлами доступа должна передаваться через центральный узел, каждый узел находится в одной беспроводной локальной сети, и все узлы доступа взаимодействуют с центральным узлом для совместного использования полосы пропускания беспроводной сети, а устройство автоматически распределяет системную скорость равномерно. Передача данных от центрального узла к узлу доступа называется нисходящей линией связи, а передача данных от узла доступа к центральному узлу называется восходящей линией связи. При передаче данных "точка-точка" или "точкамноготочечная связь" нисходящая и восходящая линии связи совместно используют полосу пропускания беспроводной сети. При поставке устройства по умолчанию установлено соотношение скорости передачи данных по восходящей и нисходящей линиям связи, равное 4:1. Поэтому, если устройство используется для передачи видео с IP-камеры, IP-камера должна быть подключена к узлу доступа. Устройство автоматически и динамически настроит скорость беспроводной передачи в соответствии с передаваемым потоком данных. Чем меньше объем передаваемых данных, тем больше будет расстояние передачи при тех же условиях. Следовательно, при использовании устройства для передачи видео с IPкамеры можно увеличить дальность беспроводной передачи, соответствующим образом снизив скорость кодирования видео с IP-камеры в битах.
Point-to-Point
11
Заводские настройки IP-адреса по умолчанию таковы:
IP-адрес центрального узла: 192.168.1.11
Узел доступа, IP-адрес: 192.168.1.12, при наличии нескольких узлов доступа он будет установлен на 192.168.1.12, 192.168.1.13, 192.168.1.14,
Для хост-компьютеров на обоих концах беспроводного соединения, передаваемого через устройство, IP-адрес не должен совпадать с IP-адресом устройства. Он может находиться в том же сегменте сети, что и устройство, или в другом сегменте сети. Устройство предоставляет пользователям WebUI для настройки параметров.
Содержимое упаковки
Только для справки, может изменяться для каждого проекта.
|
Название товара |
Описание |
Кол-во |
|
TX |
Передатчик (узел доступа) |
1 |
|
RX |
Приемник (центральный узел) |
1 |
|
Штыревая антенна |
******, 2 дБи, разъем SMA |
2 |
|
FRP Antenna |
******, 5 дБи, разъем N-типа |
2 |
|
Интернет кабель |
4-контактный разъем RJ45, 2 м |
2 |
|
Удлинительный кабель |
От размера M до размера F, 30 см |
2 |
|
Удлинительный кабель |
От SMA M до типа Nf с фланцем, 50 см |
2 |
|
3-контактный кабель TTL |
Кабель TTL от 3-контактного до 3-контактного разъема, 10 см |
2 |
|
Источник питания |
Источник питания постоянного тока 12 В/1 А |
2 |
12
