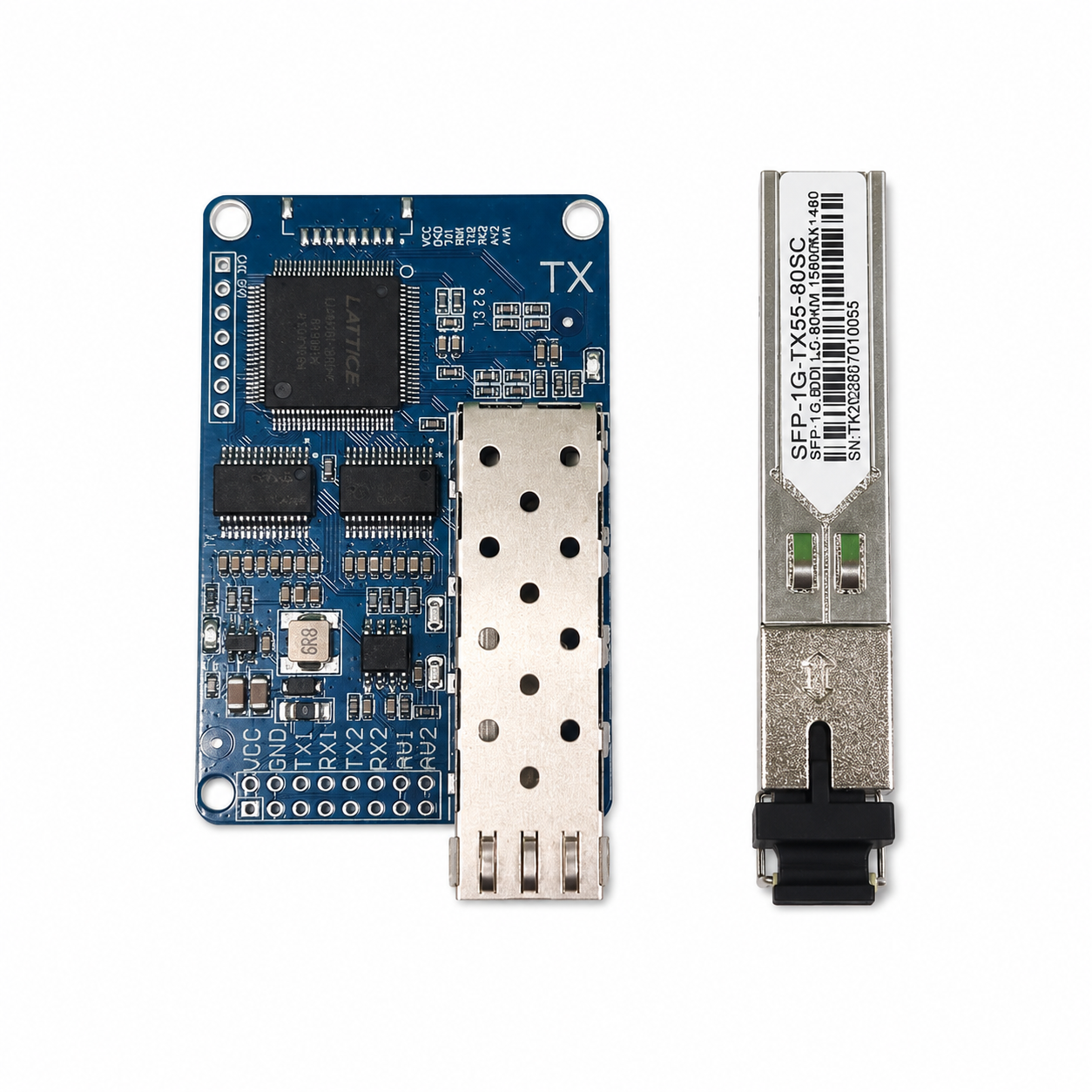

Комплект: SFP-оптический модуль + электронная плата — 80 км (Воздух)
Комплект предназначен для организации оптоволоконной линии связи на расстоянии до 80 км. В состав входят электронная плата обработки сигналов и SFP-оптический модуль, обеспечивающий преобразование электрических сигналов в оптические и обратно.
Решение предназначено для интеграции в совместимое оборудование, где требуется передача цифровых данных по оптоволоконной линии связи.

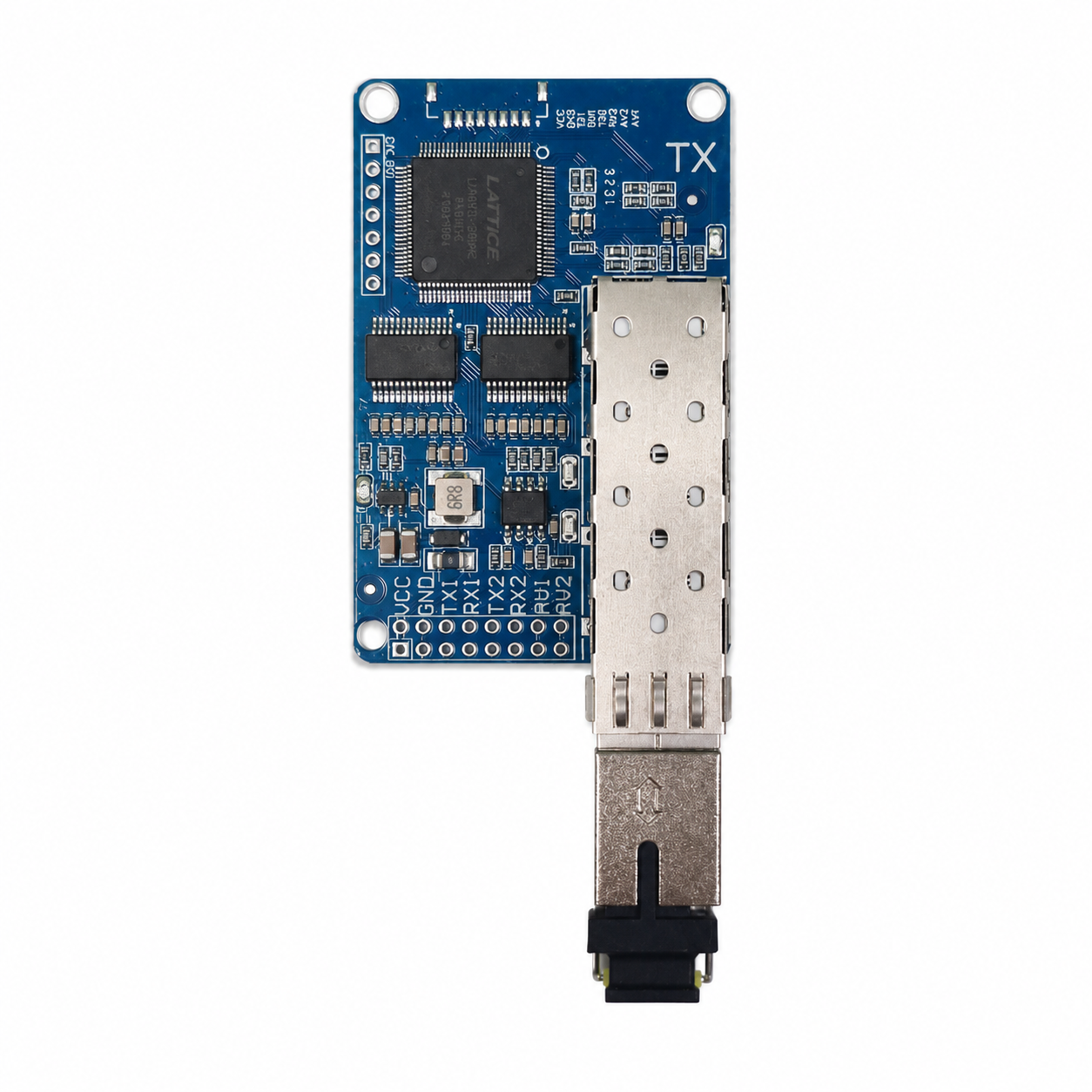

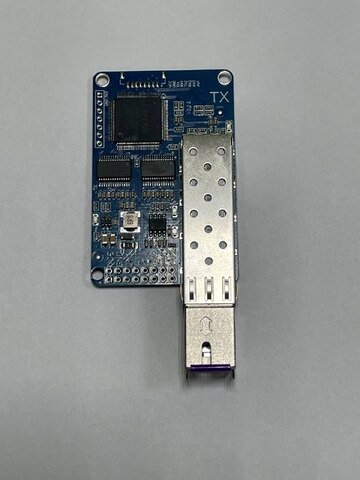

Электронная плата
Электронная плата принимает сигналы от подключённого оборудования, обеспечивает их обработку и взаимодействие с оптическим трансивером.
На плате установлен программируемый логический контроллер Lattice. Модульная конструкция с SFP-разъёмом позволяет устанавливать совместимые оптические трансиверы с необходимыми параметрами передачи.

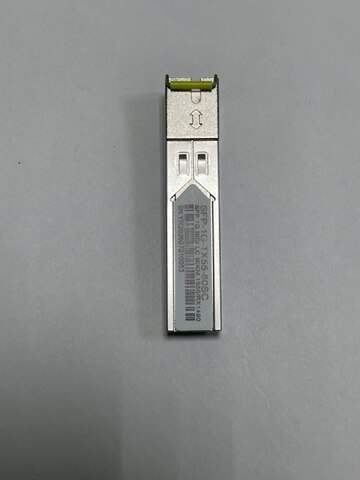

SFP-оптический модуль
SFP-модуль обеспечивает преобразование электрического сигнала в оптический и обратно. Использование технологии BiDi позволяет организовать передачу и приём по одному оптическому волокну на разных длинах волн.
Технические характеристики
- Тип оборудования: комплект оптоволоконной передачи данных
- Комплектация: электронная плата + SFP-оптический модуль
- Дальность оптической связи: до 80 км
- Скорость SFP-трансивера: до 1,25 Гбит/с
- Технология передачи: BiDi
- Количество используемых оптических волокон: 1
- Тип подключения трансивера: SFP
- Исполнение: для воздушной стороны линии связи
Преимущества комплекта
- Передача данных на расстояние до 80 км.
- Передача и приём сигналов по одному оптическому волокну.
- Компактное исполнение электронной платы.
- Возможность замены совместимого SFP-трансивера.
- Отсутствие радиочастотного излучения при передаче данных по оптической линии.
- Возможность интеграции в совместимые электронные системы.
Особенности подключения
Важно! Для организации полноценной линии связи необходим совместимый комплект на противоположной стороне.
SFP-модули должны иметь согласованные длины волн передачи и приёма. Для варианта с передачей на 1490 нм и приёмом на 1550 нм требуется парный трансивер, передающий на 1550 нм и принимающий на 1490 нм.
Перед подключением необходимо проверить совместимость электронных плат, оптических трансиверов и интерфейсов оборудования.
