Дрон ПВО - Шэнбяо: Спецификация и Техническое Описание

Высокоскоростной дрон — дрон с ИИ

1. Принцип работы системы ИИ-наведения

●     Дальность дистанционного управления: 5 км

●     Захват и отслеживание ИИ: 400 м / 800 м / 1200 м

●     Устойчивость к помехам: После захвата цели отслеживание не будет прервано устройствами радиоэлектронной борьбы (сигнального вмешательства).

●     Варианты размещения: Наземное размещение, ручное размещение.

Погрешности и точность ударов

●     Погрешность при ударе ПВО (по воздушным целям):

○     Вероятность поражения: 75% (при скорости целей до 250 км/ч).

○     Максимальное отклонение от центра цели: 1–1.5 метра.

●     Текущий этап: Попадание в яблочко в пределах 1–1.5 метров. Точность прямого попадания — 75%.

●     Следующий этап: Попадание в яблочко в пределах 0.3 метра (ориентировочно через шесть месяцев).

●     Погрешность при атаке наземных целей:

○     Отслеживание движущихся целей со скоростью ниже 120 км/ч.

○     Вероятность поражения: 100%.

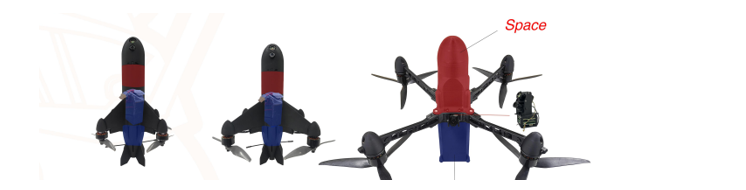

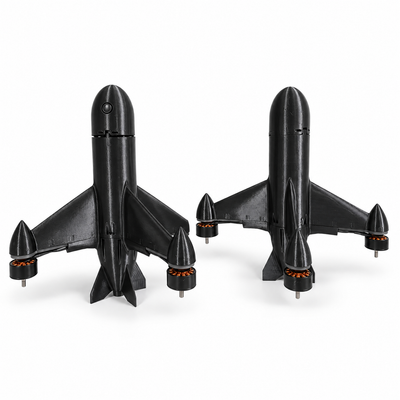

2. Параметры дронов (Технические характеристики)

Используется только один тип дрона для уничтожения воздушных целей. При наземном взлете осуществляется поражение наземных целей с воздуха.

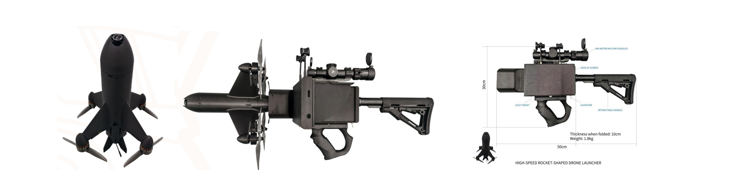

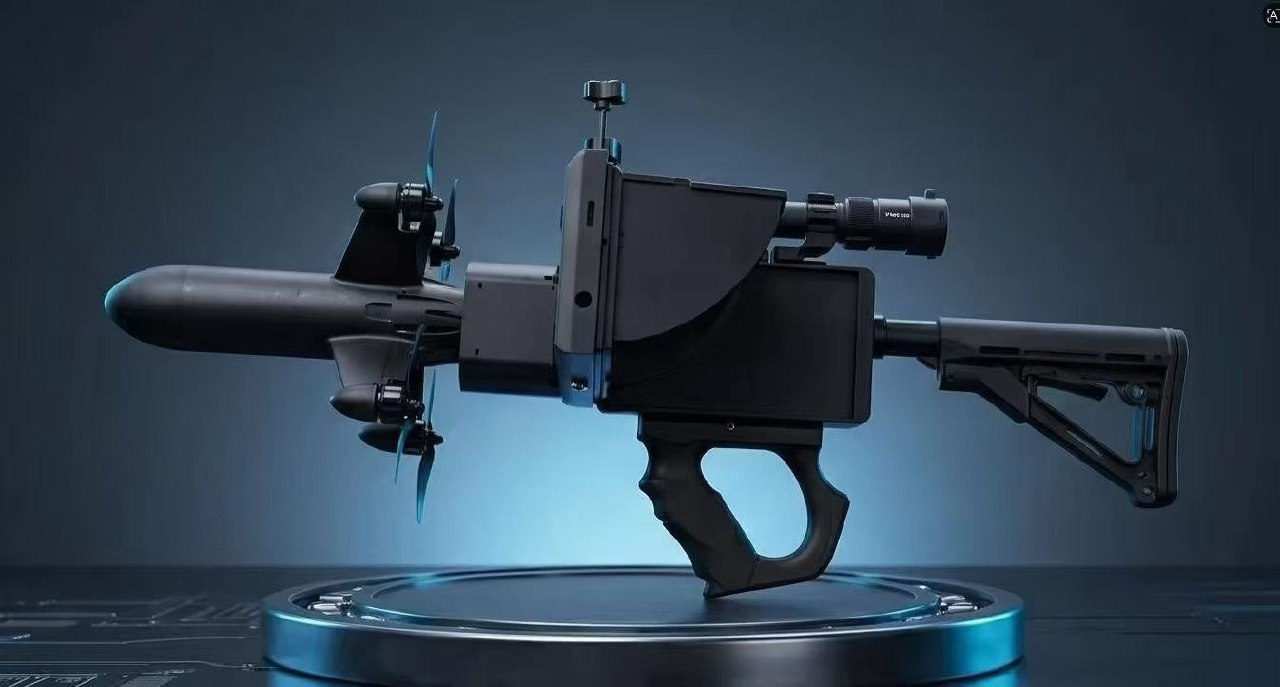

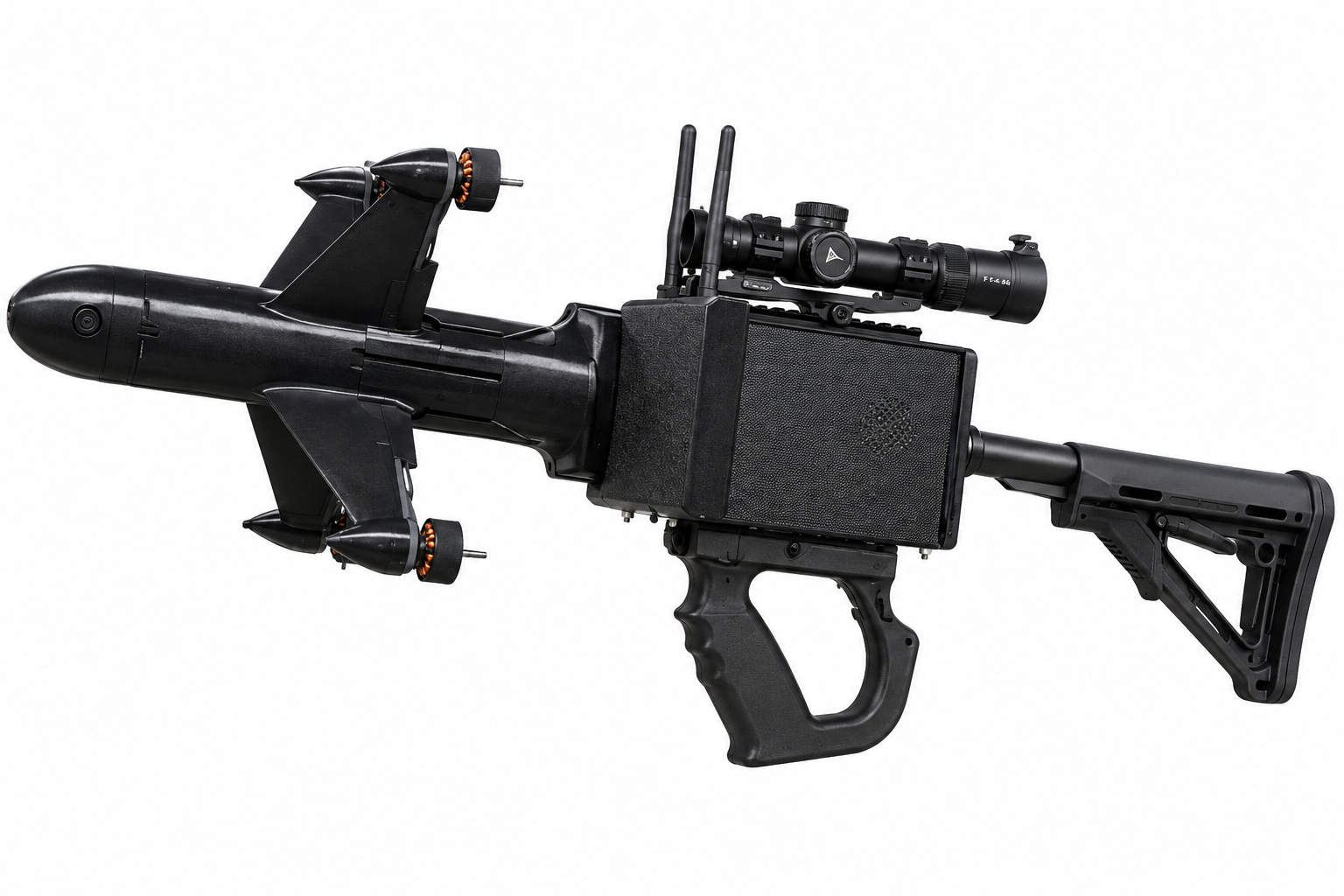

3. Высокоскоростная пусковая установка для дронов ракетно-образной формы

●     Вес: 1.8 кг

●     Общая длина: 50 см

●     Максимальная ширина: 30 см

●     Толщина в сложенном виде: 10 см

●     Верхний окуляр: Помогает человеческому глазу распознавать цели на расстоянии до 800 метров.

●     Экран на корпусе: Складной.

●     Задняя рукоятка: Выдвижная.

4. Алгоритм работы ИИ-наведения

Камера дрона идентифицирует тип цели и генерирует символ захвата:

Распознавание → Прицеливание → Подтверждение рычагом пульта управления → ИИ-отслеживание и удар

Оператор перемещает перекрестие прицела на конкретную цель и фиксирует ее с помощью джойстика дистанционного управления. После этого аппаратная часть с алгоритмом ИИ берет управление дроном на себя, развивая максимальную скорость для преследования цели.

5. Параметры ИИ-камер отслеживания целей

5.1 Параметры камеры «земля-воздух» (для воздушных целей)

●     Спецификация: Одиночный объектив видимого света

●     Вычислительная мощность ИИ (TOPS): N

●     Дистанция распознавания: 800 м

●     Скорость отслеживания цели: ≤ 250 км/ч

●     Объектив видимого света: 1 шт.

●     Размер сенсора: 1/2.8 дюйма

●     Угол обзора (FOV): 69°(H) × 42°(V)

●     Чувствительность при низкой освещенности: 7341 мВ/люкс·с

●     Тепловизионный объектив / FOV: Опционально

5.2 Выбор конфигурации ИИ-камеры «воздух-земля» (Оптические системы)

Наземный взлет: ИИ в полете преследует движущиеся цели на земле. Доступен выбор конфигурации камер.

К нам поступили Дроны ПВО Шэнбяо! На видео представлены дроны и подключении всего комплекса для боевой задачи!

«Шэнбяо» —высокоскоростной дрон-перехватчик с автоматизированной системой визуального наведения. Комплекс предназначен для противодействия малоразмерным воздушным целям, включая БПЛА. Данная конфигурации, расчитана на скоростной перехват и работу по целям со скоростью до 250 километров в час. Ключевой параметр комплекса — скорость сближения. В конфигурационной таблице для нашей версии 5 дюймов TBD заявлена максимальная скорость до 380 километров в час, средняя скорость — до 105 метров в секунду. Для других конфигураций дрона заявлены максимальные скорости от 300 до 400 км в час. Максимальная высота — до 5 км.

Наведение построено по комбинированной схеме. На начальном участке оператор выполняет обнаружение,идентификацию и первичное целеуказание. После помещения выбранного объекта в зону прицеливания и подтверждения захвата, цель передаётся на автоматическое сопровождение. Далее вычислительный модуль обрабатывает видеопоток с бортовой оптико-электронной системы, удерживает объект на треке и формирует команды коррекции траектории по мере сближения.

На экране: ОБНАРУЖЕНИЕ → ЦЕЛЕУКАЗАНИЕ → ЗАХВАТ →АВТОСОПРОВОЖДЕНИЕ

Дальность дистанционного управления составляет до 5 км. Дальность автоматического захвата и сопровождения средствами машинного зрения — до 800 м. После устойчивого визуального захвата сопровождение выполняется по изображению бортовой камеры.

Отдельное преимущество данного дрона — снижение зависимости финального участка сопровождения от радиокомандного канала. После визуального захвата, воздействие средствами радиоэлектронного подавления на канал связи не приводит к срыву преследования: цель продолжает сопровождаться алгоритмом компьютерного зрения.

Для воздушных целей со скоростью до 250 километров в час производителем заявлена вероятность поражения 75 процентов. Текущее максимальное отклонение от центра цели указано в пределах 1-1.5 м

Данные дроны представлены в нескольких размерных конфигурациях. Для пяти-,семи- и десяти дюймовых вариантов заявлены различные значения полезной нагрузки, продолжительности работы и предельной скорости. Скоростная пятидюймовая конфигурация TBD имеет колёсную базу 230 миллиметров, заявленную грузоподъёмность 350 граммов, продолжительность работы батареи около пяти минут и максимальную скорость до 380 километров в час.Оптико-электронный модуль подбирается под конкретную задачу. В мануале представлены комплекты с одним и двумя каналами видимого диапазона, а также конфигурации с тепловизором. Для двухканальной системы производитель указывает увеличенную дальность распознавания по сравнению с базовой одноканальной конфигурацией.
