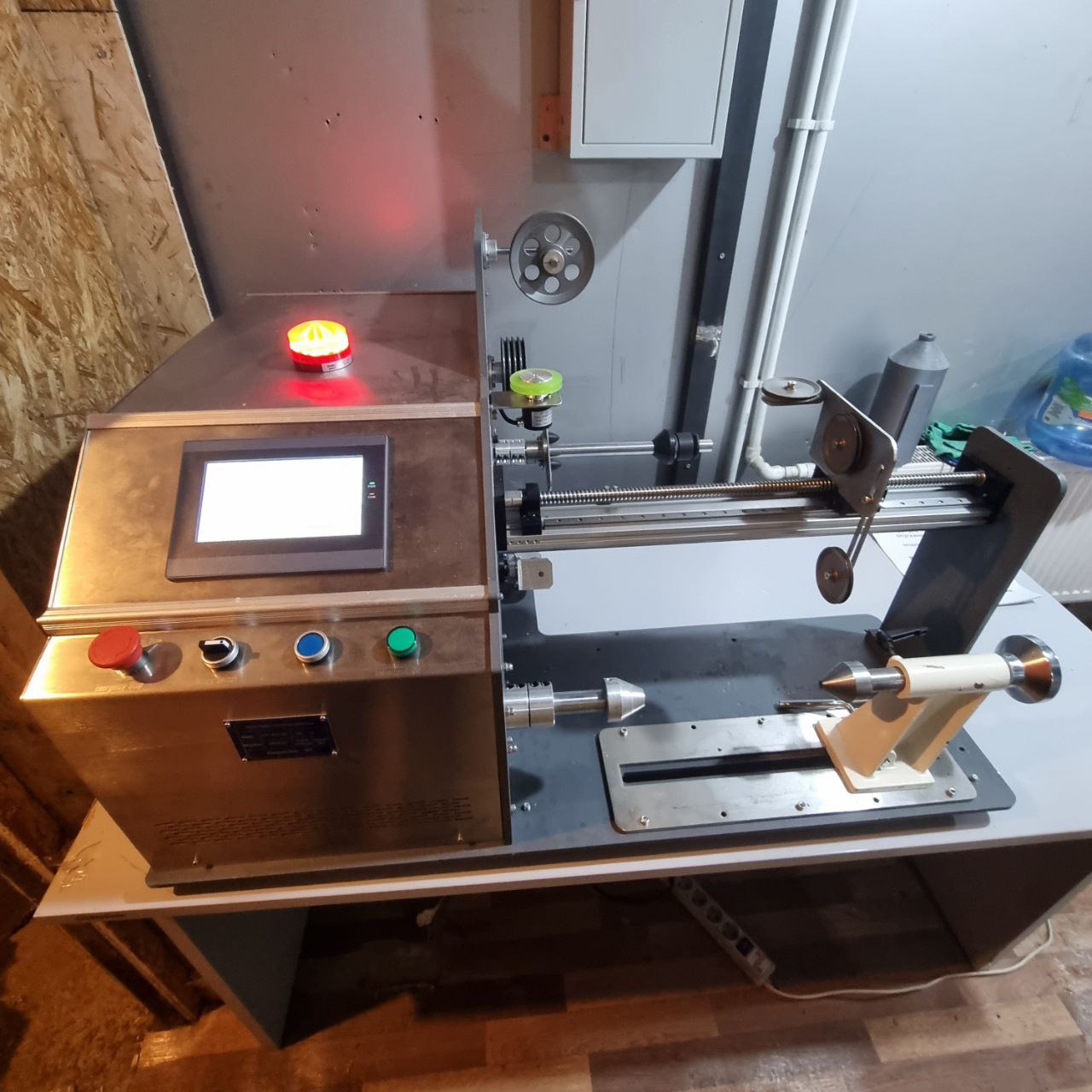

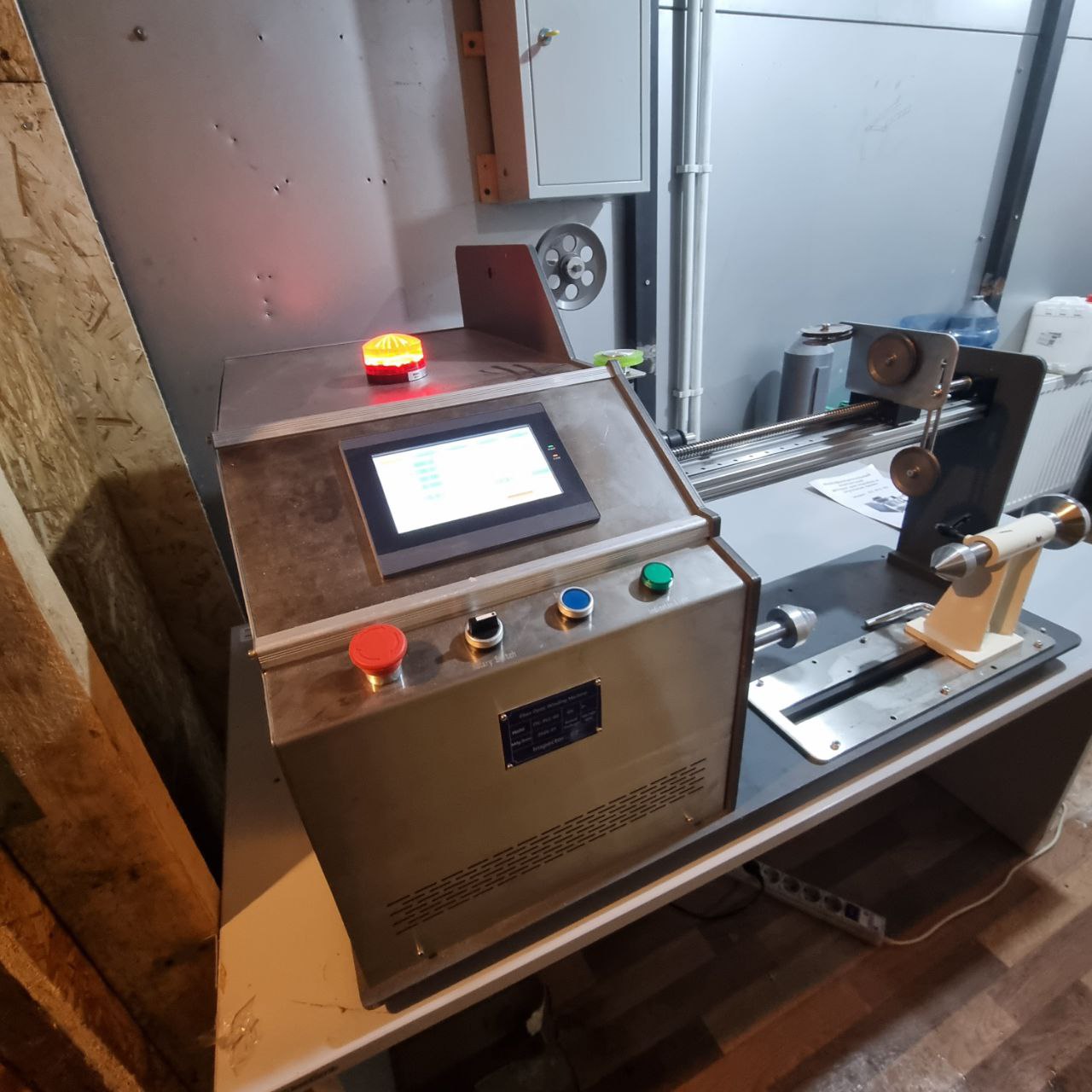

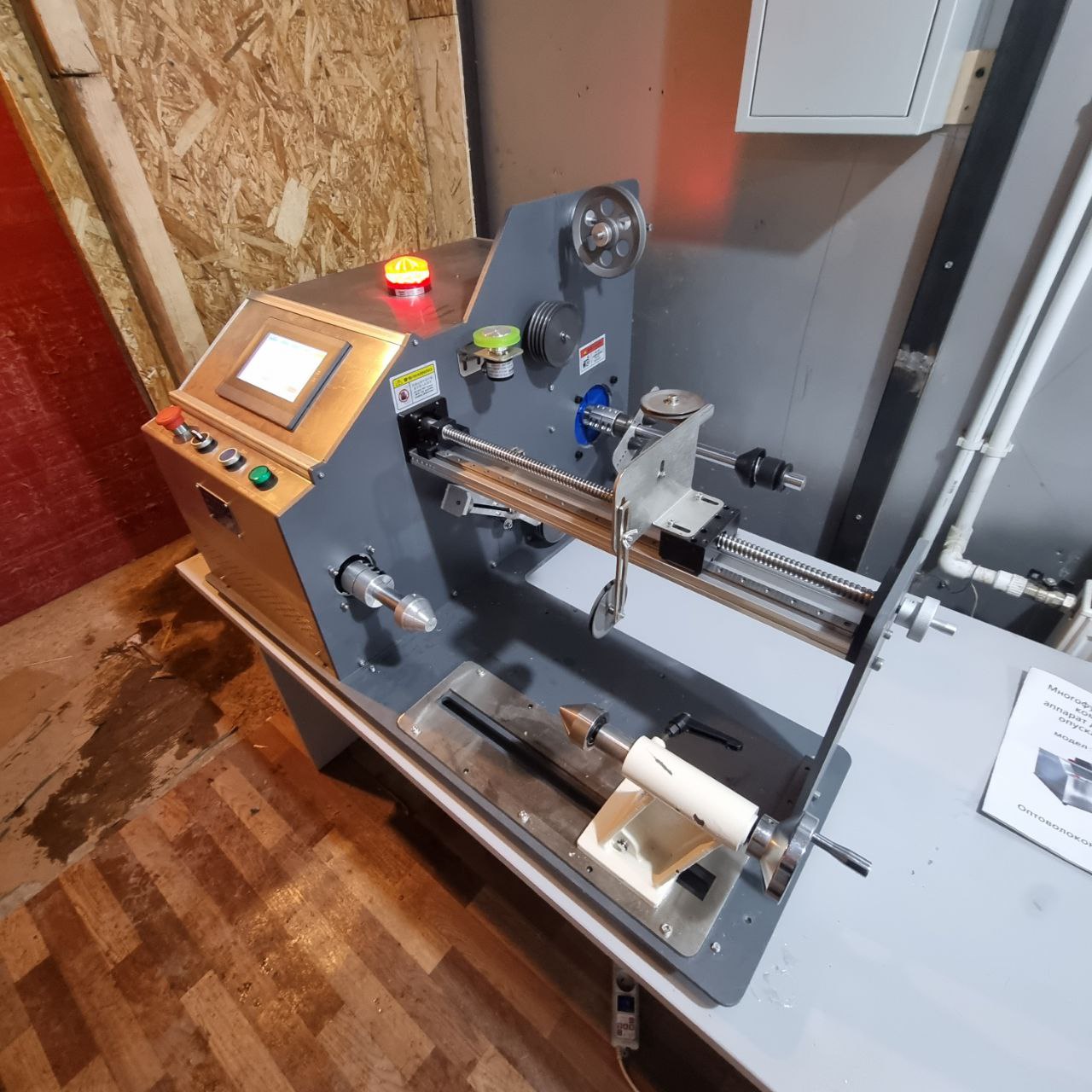

Высокоточный, высокоскоростной намоточный станок - PVD 80.
1. Интерфейс полностью на русском языке - как у окопного станка!
2. Встроенный отмотчик, позволяет очень быстро, без повреждения волокна, наматывать максимально дальнее расстояние!
3. Машина работает очень тихо, высокая скорость практически незаметна.
4. Рекомендуемая высокая скорость намотки 400 м/мин
Высокоточная намотка оптического волокна!
PVD-80 — современная автоматизированная настольная система для высокоскоростной намотки и перемотки оптического волокна и других гибких материалов. Оборудование сочетает компактные размеры, высокую производительность и интеллектуальное управление процессом намотки.
Максимальная скорость намотки до 400 м/мин позволяет значительно повысить производительность при работе с тонкими проводниками, электронными катушками и высокоточными материалами.
Благодаря системе активной укладки провода и электронному контролю натяжения оборудование обеспечивает равномерную намотку, предотвращает повреждение материала и гарантирует стабильное качество готовой катушки.
Основные преимущества
Высокая производительность
Скорость намотки до 400 метров в минуту для эффективной работы в серийном и мелкосерийном производстве.
Интеллектуальное управление
Современная система управления обеспечивает удобную настройку параметров, мониторинг процесса в режиме реального времени и сохранение рабочих программ.
Точный контроль натяжения
Регулируемая система натяжения позволяет работать с материалами различного диаметра и свойств, сохраняя стабильность процесса намотки.
Бережное обращение с материалом
Керамические направляющие элементы снижают трение и износ проводников, предотвращая повреждение поверхности кабеля или волокна.
Универсальность применения
Подходит для работы с:
- оптическим волокном;
- нейлоновыми нитями;
- металлической проволокой;
- сигнальными и силовыми проводами;
- специализированными кабельными изделиями.
Компактное исполнение
Настольная конструкция позволяет эффективно использовать производственное пространство без потери функциональности.

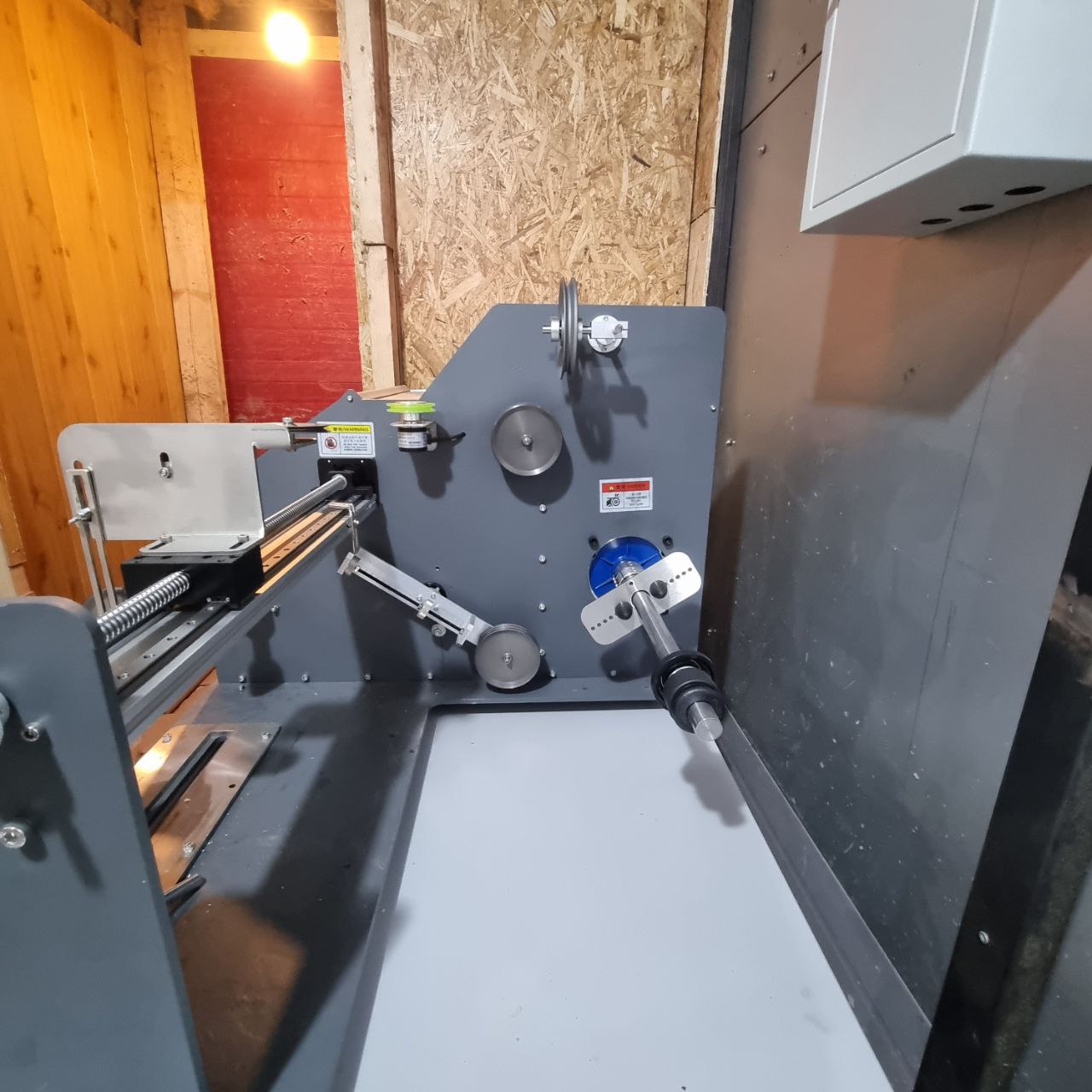

Конструкция оборудования
В состав машины входят:
- высокоточный серводвигатель;
- модуль линейного перемещения повышенной точности;
- интеллектуальная система управления намоткой собственной разработки;
- прецизионная система крепления катушек;
- система защиты проводника;
- электронная система контроля и регулирования натяжения.
Поддерживаемые типы катушек
Оборудование может работать с различными типами намоточных барабанов:
- цилиндрические катушки;
- двусторонние конические катушки;
- односторонние конические катушки.
Технические характеристики
Общие параметры
| Параметр | Значение |
|---|---|
| Габариты (Д × Ш × В) | 1100 × 850 × 650 мм |
| Размеры упаковки | 1130 × 880 × 770 мм |
| Масса оборудования | 136,6 кг |
| Масса в упаковке | 167 кг |
| Рабочая температура | 0…+50 °C |
| Допустимая температура окружающей среды | до +60 °C |
Электропитание
| Параметр | Значение |
|---|---|
| Напряжение питания | 200–240 В |
| Рабочее напряжение | 220 В / 60 Гц |
| Максимальная потребляемая мощность | 1000 Вт |
Узел намотки
| Параметр | Значение |
|---|---|
| Максимальная скорость намотки | 400 м/мин |
| Максимальный диаметр катушки | 300 мм |
| Максимальная ширина катушки | 350 мм |
| Максимальная нагрузка на катушку | 20 кг |
| Максимальный диаметр зажимного устройства | 300 мм |
Система укладки провода
| Параметр | Значение |
|---|---|
| Максимальный ход укладки | 350 мм |
| Минимальный шаг укладки | 0,025 мм |
| Максимальный шаг укладки | 2 мм |
