Намоточный станок PVD M70 (автодоставка 30-40 дней)

Предзаказ

Намоточный станок PVD M70 (автодоставка 30-40 дней)

Name: Намоточный станок PVD M70 (автодоставка 30-40 дней)
SKU: 100009
Price: 300000.0 RUB
Availability: InStock

В корзине шт Перейти

Купить в 1 клик

Нет в наличии

Написатьв Telegram Написатьв MAX

Характеристики

Максимальная скорость

300 м/мин

Диаметр вала

30–300 мм

Максимальная ширина катушки

400 мм

Максимальная линейная скорость

300 м/мин

Максимальная нагрузка на катушку

20 кг

Максимальный диаметр зажимного устройства

150 мм

Режим контроля натяжения

Используется совместно с активной системой размотки (pay-off machine)

Максимальный ход укладки

400 мм

Минимальный шаг укладки

0,025 мм

Максимальный шаг проводника

2 мм

Рабочее напряжение

220 В, 60 Гц

Номинальное напряжение

100–240 В

Максимальная выходная мощность

1000 Вт

Описание

Характеристики

Описание

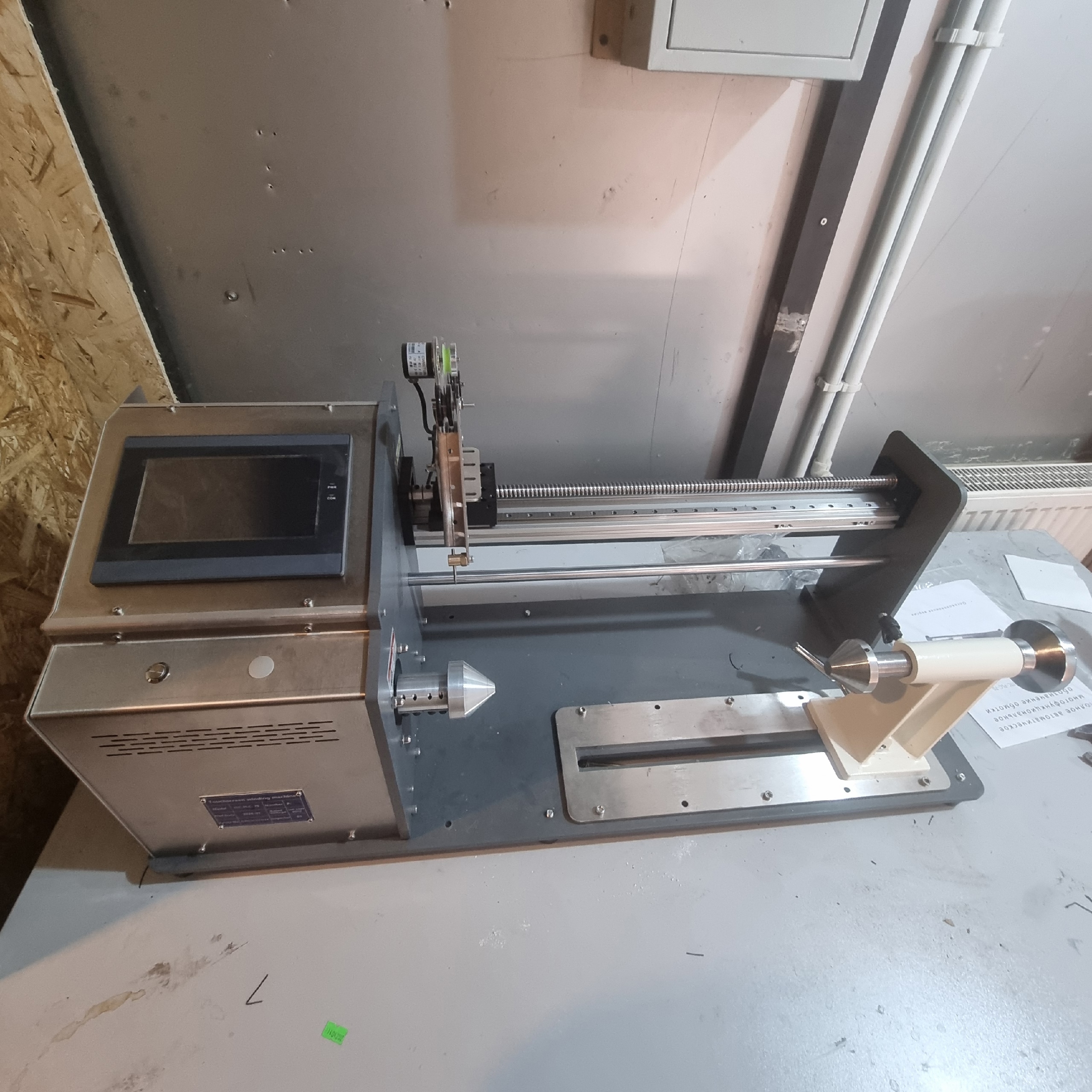

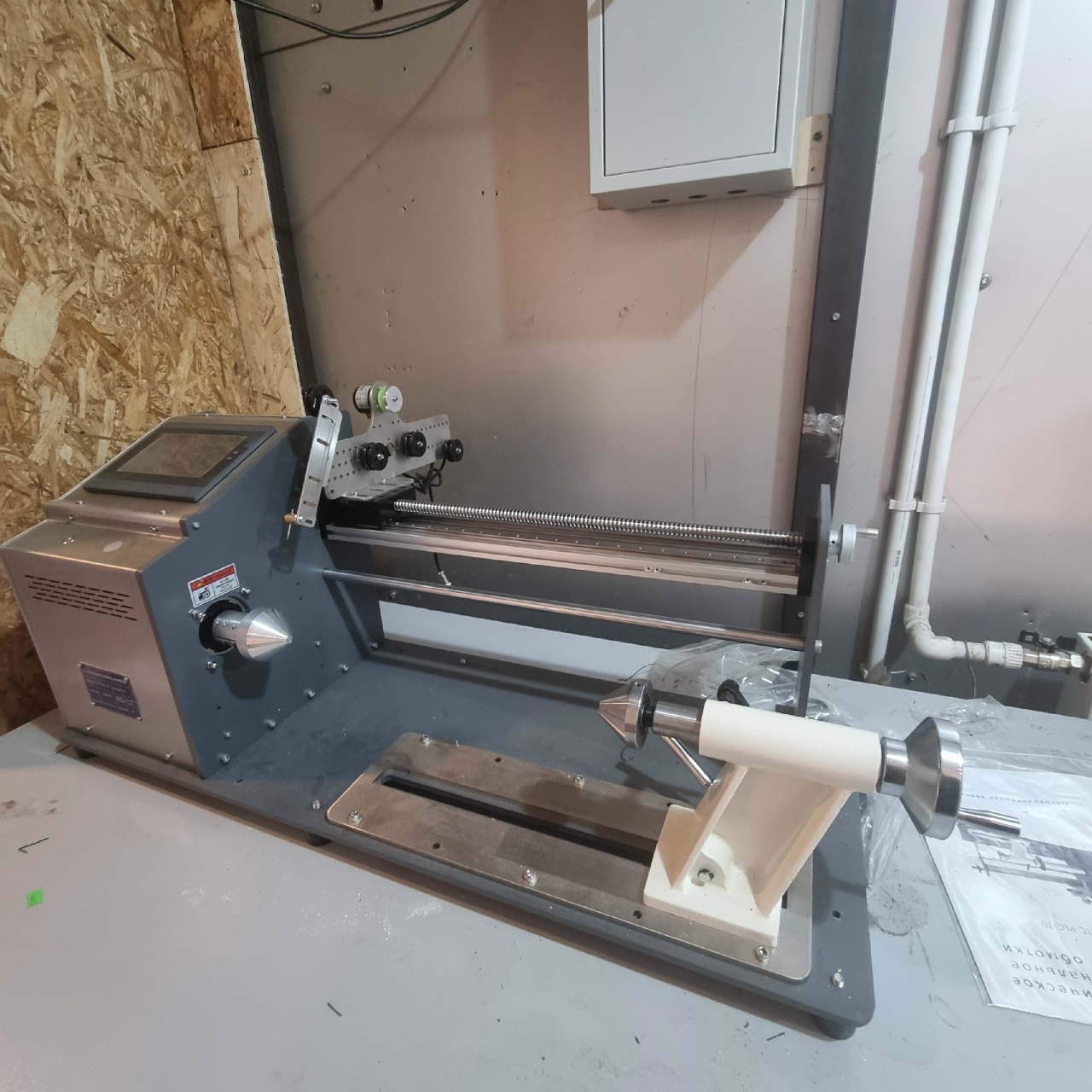

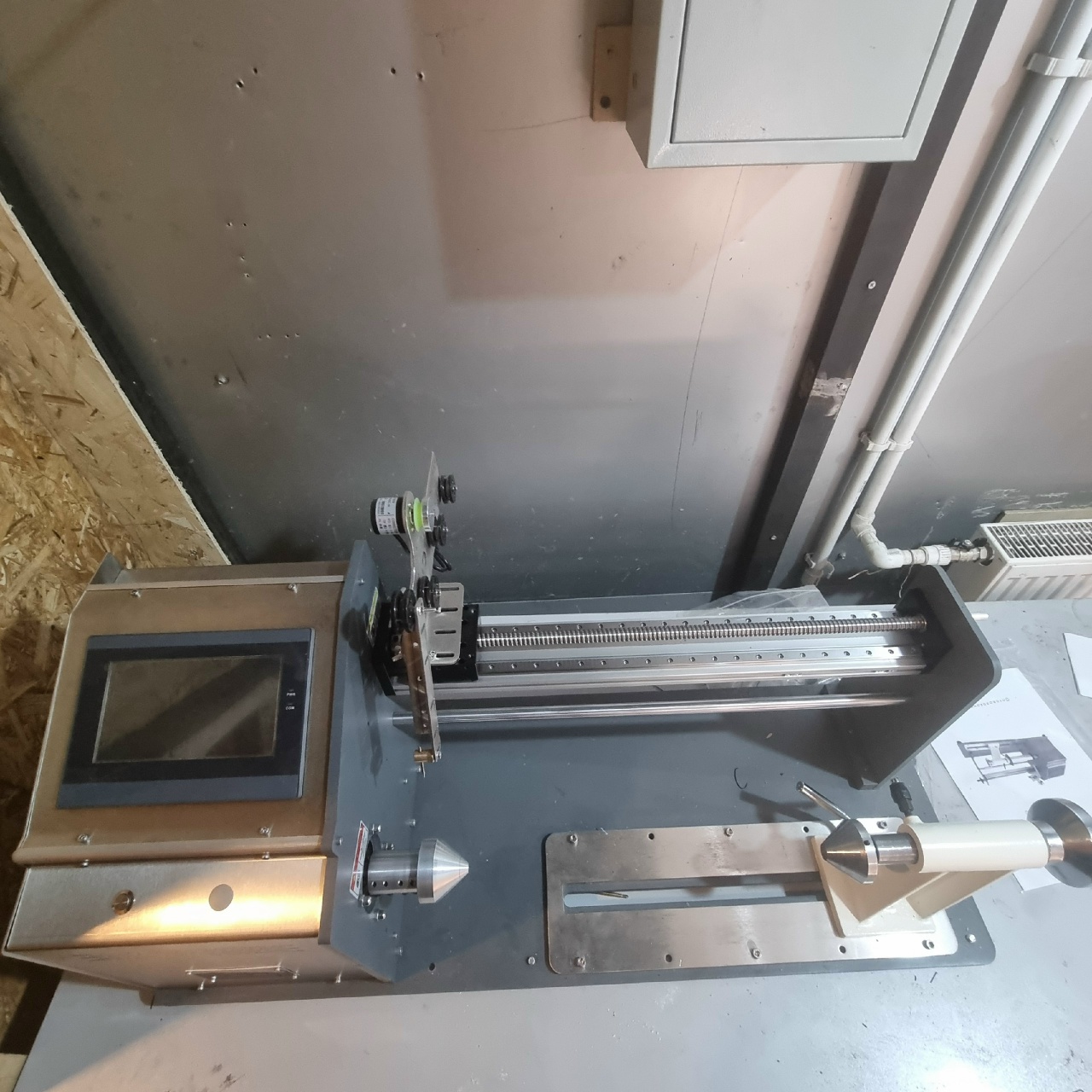

Машина для намотки оптического волокна

PVD M70

Специализированная машина для намотки оптического волокна для БПЛА. Обеспечивает равномерное натяжение волокна при намотке, плавную размотку линии с беспилотника и стабильную передачу данных по оптоволоконному каналу связи.

При скорости намотки до 300 м/мин машина позволяет перематывать оптическое волокно и другие высокоточные материалы с очень высокой точностью.

Конструкция специализированной машины для намотки оптического волокна

Серводвигатель

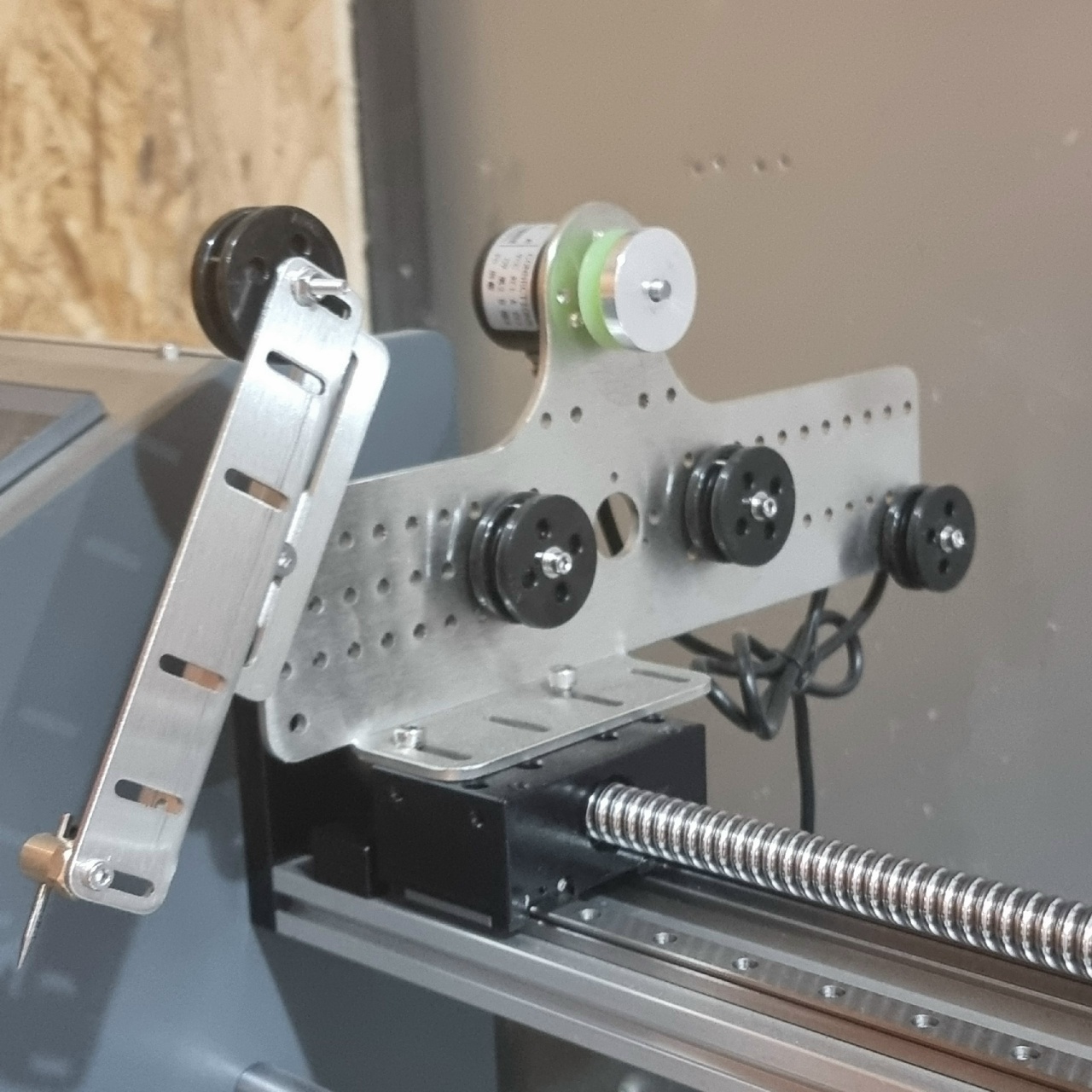

Высокоточный модуль линейного перемещения
Собственная интеллектуальная система намотки

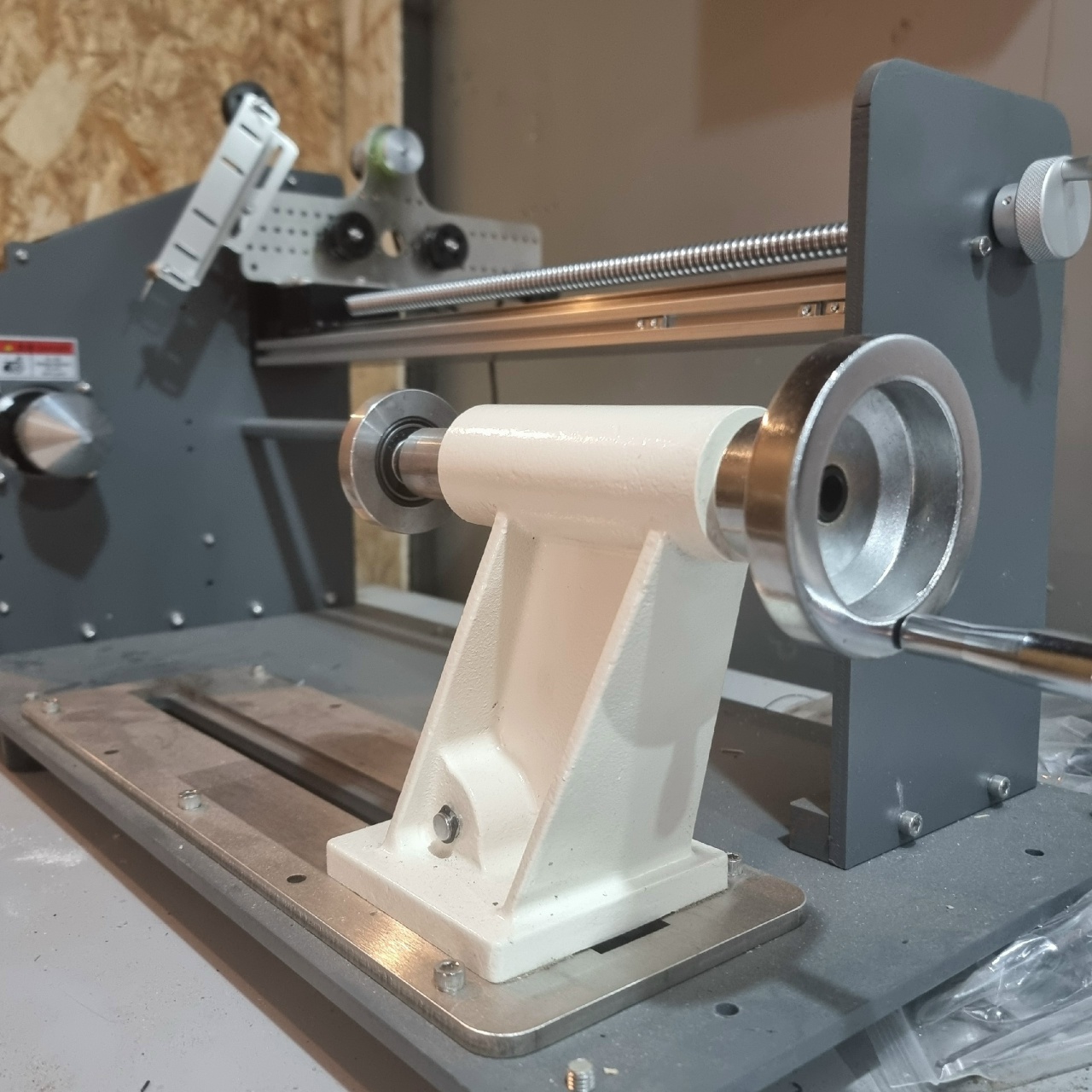

Прецизионная оснастка
Система защиты линии
Система контроля натяжения

Подходит для различных типов катушек

Цилиндрическая катушка
Двусторонняя коническая катушка
Односторонняя коническая катушка

Технические характеристики

Общие параметры

Параметр	Значение
Габариты (Ш × В × Г)	970 × 360 × 380 мм
Размеры упаковки (Ш × В × Г)	1030 × 440 × 490 мм
Масса оборудования	57 кг
Масса с упаковкой	80 кг
Допустимая рабочая температура	15–40 °C
Температура хранения	0–50 °C
Тип материала	Оптическое волокно

Электрические параметры

Параметр	Значение
Рабочее напряжение	220 В, 60 Гц
Номинальное напряжение	100–240 В
Максимальная выходная мощность	1000 Вт

Узел намотки

Параметр	Значение
Максимальная линейная скорость	300 м/мин
Диаметр вала	30–300 мм
Максимальная ширина катушки	400 мм
Максимальная нагрузка на катушку	20 кг
Максимальный диаметр зажимного устройства	150 мм

Система регулирования натяжения

Параметр	Значение
Режим контроля натяжения	Используется совместно с активной системой размотки (pay-off machine)

Электронный узел укладки волокна

Параметр	Значение
Максимальный ход укладки	400 мм
Минимальный шаг укладки	0,025 мм
Максимальный шаг проводника	2 мм
