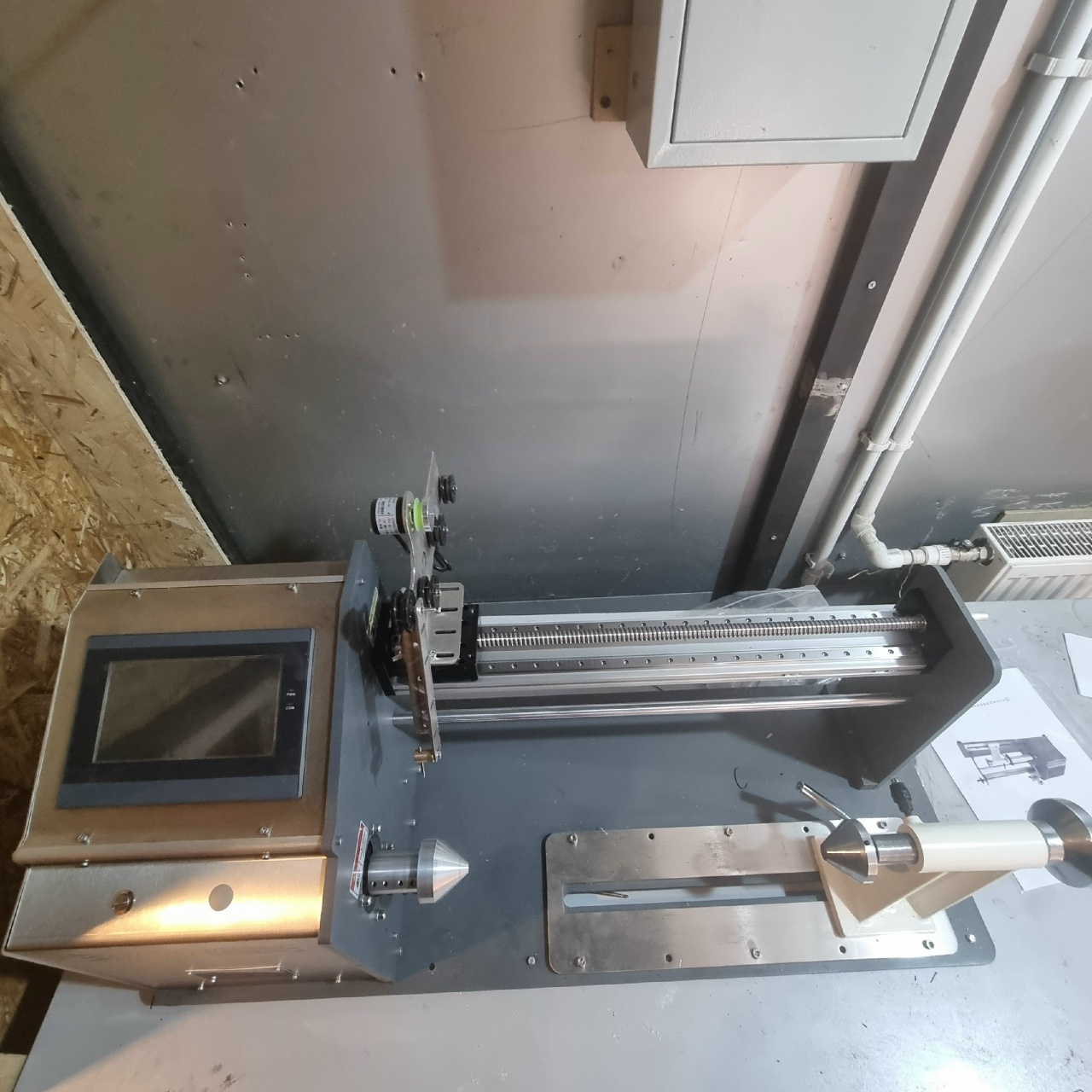

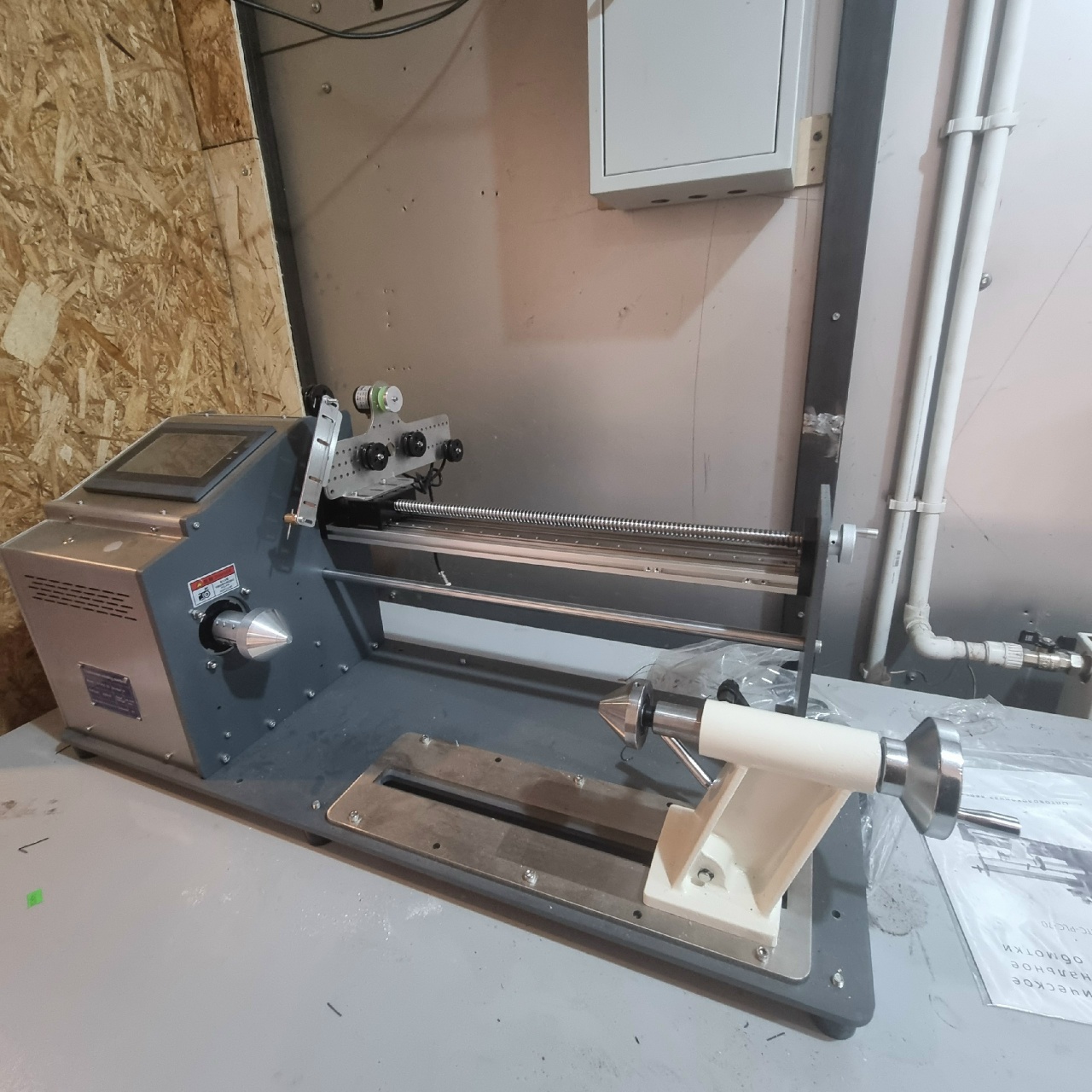

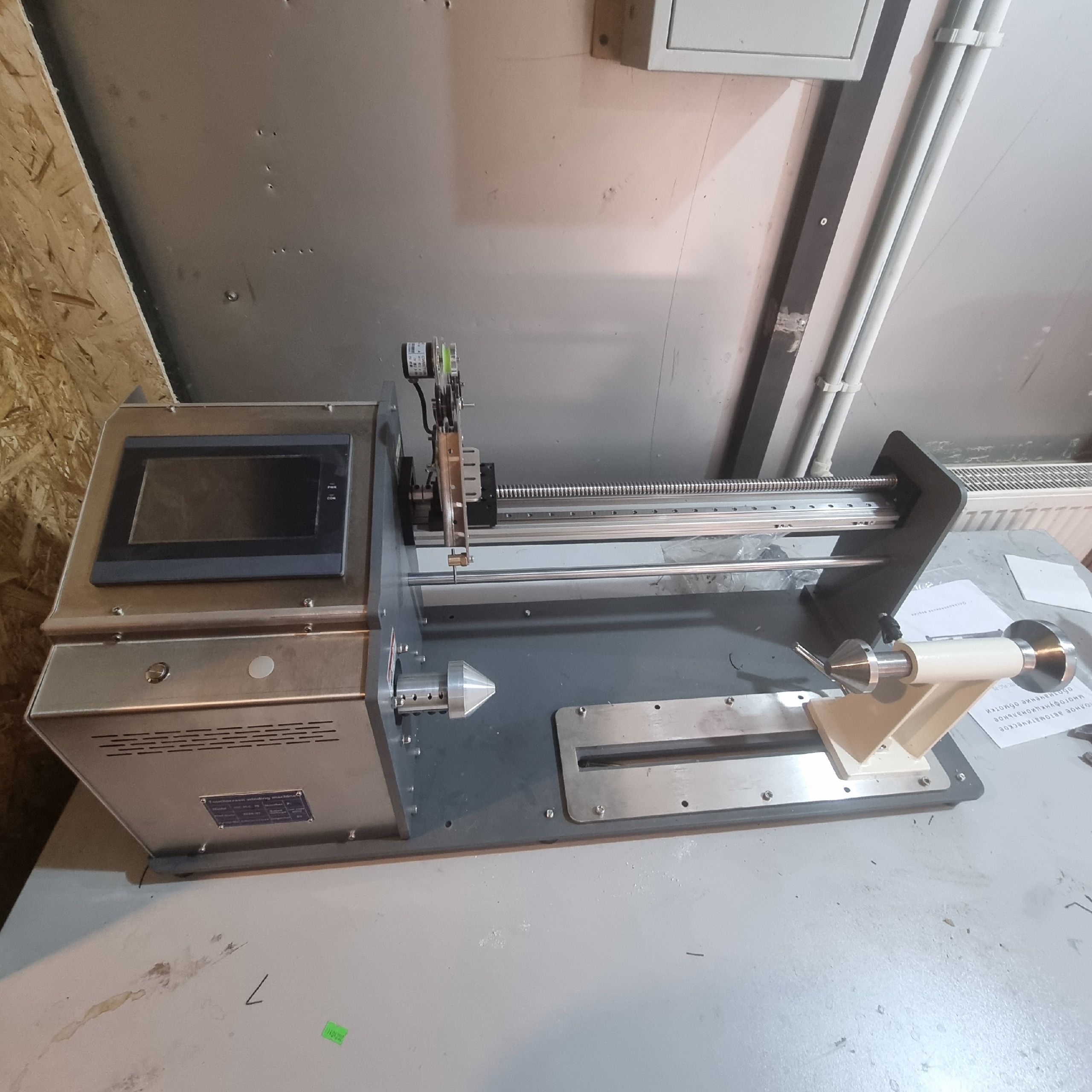

Машина для намотки оптического волокна для FPV
PVD M70
Специализированная машина для намотки оптического волокна для БПЛА предназначена для FPV-дронов. Обеспечивает равномерное натяжение волокна при намотке, плавную размотку линии с беспилотника и стабильную передачу данных по оптоволоконному каналу связи.
При скорости намотки до 300 м/мин машина позволяет перематывать оптическое волокно и другие высокоточные материалы с очень высокой точностью.
Конструкция специализированной машины для намотки оптического волокна БПЛА
- Серводвигатель
- Высокоточный модуль линейного перемещения
- Собственная интеллектуальная система намотки
- Прецизионная оснастка
- Система защиты линии
- Система контроля натяжения
Подходит для различных типов катушек
- Цилиндрическая катушка
- Двусторонняя коническая катушка
- Односторонняя коническая катушка
Технические характеристики
Общие параметры
| Параметр | Значение |
|---|---|
| Габариты (Ш × В × Г) | 970 × 360 × 380 мм |
| Размеры упаковки (Ш × В × Г) | 1030 × 440 × 490 мм |
| Масса оборудования | 57 кг |
| Масса с упаковкой | 80 кг |
| Допустимая рабочая температура | 15–40 °C |
| Температура хранения | 0–50 °C |
| Тип материала | Оптическое волокно |
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочее напряжение | 220 В, 60 Гц |
| Номинальное напряжение | 100–240 В |
| Максимальная выходная мощность | 1000 Вт |
Узел намотки
| Параметр | Значение |
|---|---|
| Максимальная линейная скорость | 300 м/мин |
| Диаметр вала | 30–300 мм |
| Максимальная ширина катушки | 400 мм |
| Максимальная нагрузка на катушку | 20 кг |
| Максимальный диаметр зажимного устройства | 150 мм |
Система регулирования натяжения
| Параметр | Значение |
|---|---|
| Режим контроля натяжения | Используется совместно с активной системой размотки (pay-off machine) |
Электронный узел укладки волокна
| Параметр | Значение |
|---|---|
| Максимальный ход укладки | 400 мм |
| Минимальный шаг укладки | 0,025 мм |
| Максимальный шаг проводника | 2 мм |
Система управления
| Параметр | Значение |
|---|---|
| Программное обеспечение | Собственная интеллектуальная система управления для оптоволоконных линий БПЛА |
