1. Обзор изделия

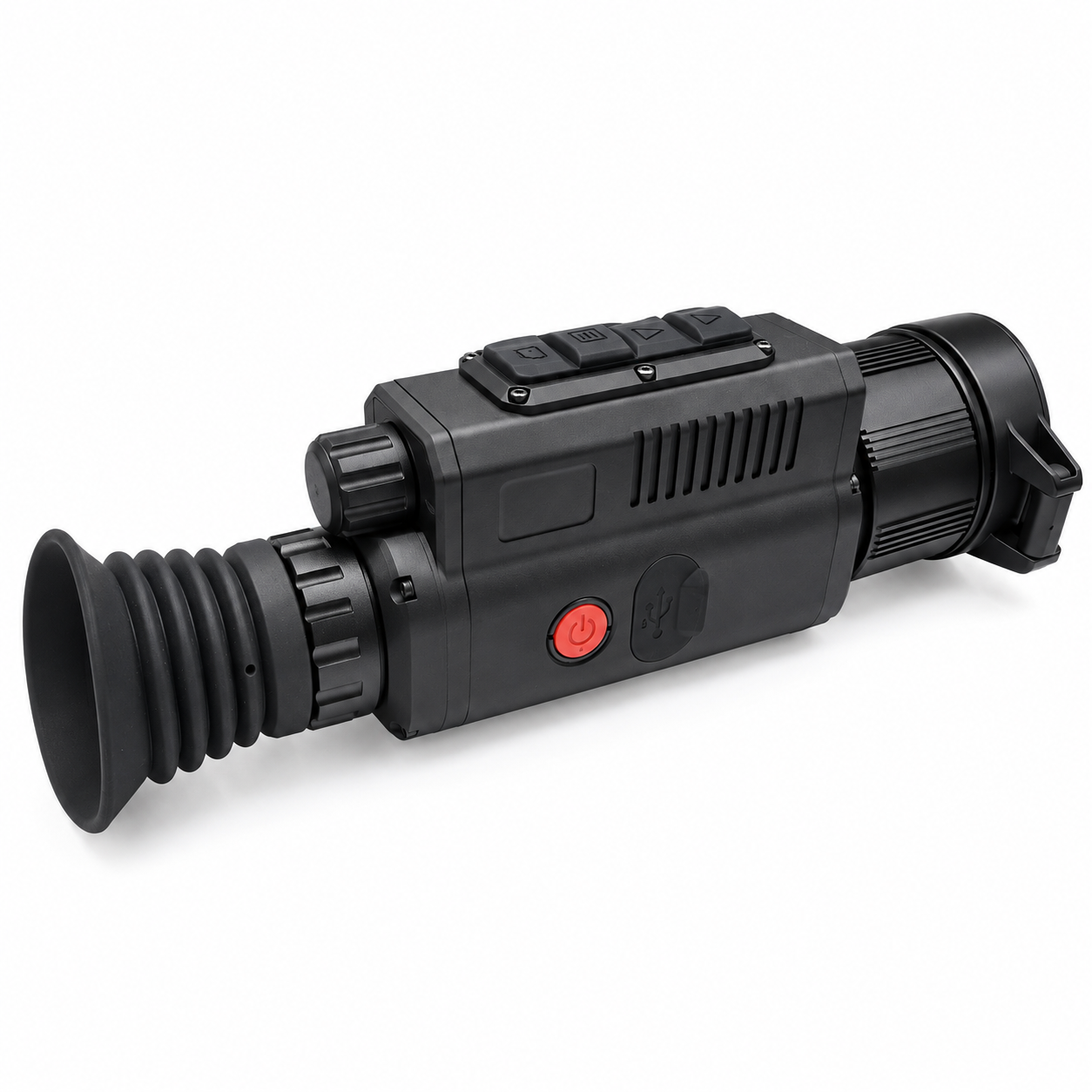

1. MM06-50LRF - инфракрасный тепловизионный прицел, предназначенный для наблюдения и
измерения дистанции в ночных условиях и при неблагоприятной погоде.
2. Прибор регистрирует тепловое излучение от объектов. Тепловизионный модуль
захватывает изображение, обрабатывает сигнал и выводит его на OLED-дисплей. Через окуляр можно наблюдать увеличенное четкое изображение. Наблюдение в реальном времени, мониторинг и другие настройки/операции доступны через специальное приложение для смартфона.
3. Тепловизионный модуль высокого разрешения в сочетании с крупноапертурным
ИК-объективом обеспечивает качественное тепловое изображение. Окуляр регулируется по
диоптриям; резкость можно оптимизировать для объектов от примерно 5 м до бесконечности

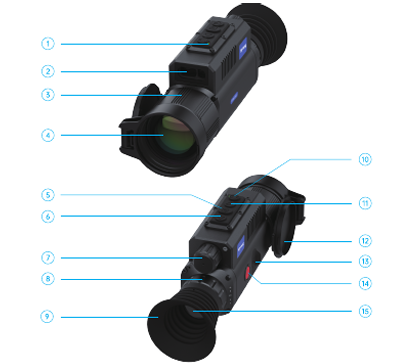

2. Компоненты изделия

1. Индикатор устройства
2. Лазерный дальномер
3. Кольцо фокусировки объектива
4. Объектив
5. Кнопка меню
6. Кнопка навигации вниз
7. Крышка батарейного отсека
8. Кольцо диоптрийной настройки окуляра
9. Наглазник
10. Кнопка фото/видео
11. Кнопка навигации вверх
12. Крышка объектива
13. Крышка отсека данных
14. Кнопка питания
15. Окуляр


3. Комплектация
• Тепловизионное устройство MM06-50LRF
• Аккумулятор 18650
• Кейс для переноски
• Кабель передачи данных Type-C
• Руководство пользователя
• Адаптер питания 5 В / 2 А
• Крепление (винты, шестигранные гайки и ключ)

5. Технические характеристики

6. Инструкции по эксплуатации
6.1. Предупреждения
(1) Не направляйте тепловизионную камеру прямо на солнце, CO₂-лазеры, сварочные аппараты
и другие источники интенсивного излучения.
(2) Интервал между двумя циклами включения/выключения должен быть не менее 20 секунд.
(3) Обращайтесь с прибором осторожно. Не допускайте падений, ударов и сильной вибрации это может повредить оптические/электронные компоненты или вызвать деформацию корпуса.
(4) Не разбирайте тепловизионную камеру. При неисправности сразу обратитесь к
производителю. Несанкционированная разборка приведет к потере гарантии.
(5) Когда прибор не используется или перевозится, извлеките аккумулятор и храните
тепловизионную камеру в защитном кейсе.
(6) Своевременно заменяйте аккумулятор при низком заряде, чтобы избежать глубокого разряда, который может повредить батарею.
(7) Использование прибора вне допустимых условий эксплуатации может привести к его повреждению.

6.2. Порядок использования
(1) Распакуйте тепловизионный прицел, установите аккумулятор, затем нажмите и
удерживайте кнопку питания около 3 секунд.
(2) Смотрите в окуляр на внутренний дисплей и вращайте кольцо диоптрийной настройки, пока символы и цифры на экране не станут четкими.
(3) Наведите тепловизионный объектив на объект и отрегулируйте кольцо фокусировки, пока изображение не станет резким и ясным.

6.3. Эксплуатация и уход
(1) Оптические компоненты (тепловизионный объектив, окуляр и окно лазерного дальномера) очищайте только при необходимости. Для загрязнений используйте мягкую салфетку, слегка смоченную небольшим количеством спирта. Не трите слишком сильно, чтобы не повредить антибликовое покрытие.
(2) Выключайте прибор сразу после использования, а также при длительном простое после запуска. Это продлевает срок службы.
(3) Не направляйте прибор прямо на солнце и другие интенсивные естественные источники света. Сильное инфракрасное излучение может вызвать помехи сенсора и размытое или искаженное изображение

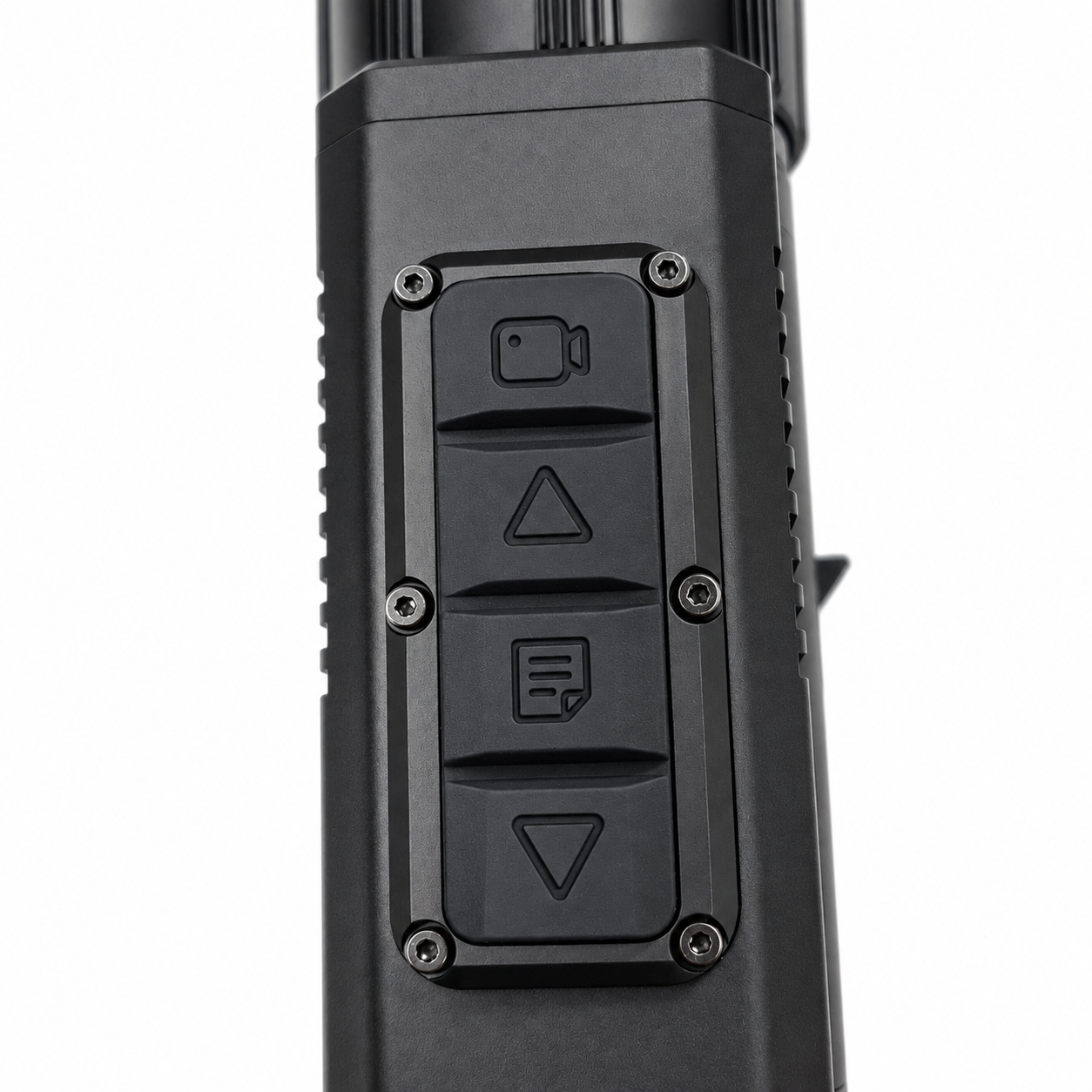

7. Функции кнопок

Кнопка питания
Удержание 3 с - включение/выключение.
Удержание 1-3 с - режим сна; короткое нажатие выводит из сна. Короткое нажатие - резервная операция переключения режима наблюдения.
Кнопка фото/видео
Короткое нажатие - сделать фото. Удержание около 1,5 с - начать/остановить запись видео.
Кнопка ВВЕРХ
Короткое нажатие - навигация вверх или смена режима отображения. Удержание
включение/выключение PIP («картинка в картинке»).
Кнопка МЕНЮ
Короткое нажатие - вход в меню, навигация по пунктам кнопками вверх/вниз. Удержание
возврат на предыдущий уровень меню. Короткое нажатие - блокировка/разблокировка
значений дальномера при включенном LRF.
Кнопка ВНИЗ
Короткое нажатие - навигация вниз или смена увеличения (1×, 2×, 4×, 8×). Удержание
включение/выключение лазерного дальномера.

8. Функции меню
