VRX 3,3 ГГц VRX-3301 — аналоговый видеоприёмник, 64 канала

VRX-3301 — многоканальный аналоговый видеоприёмник с расширенным частотным диапазоном 3060–3500 МГц, предназначенный для приёма видеосигнала в совместимых FPV-системах и радиотехническом оборудовании.

Модуль поддерживает 64 рабочих канала, автоматический поиск частоты и чувствительность приёмного тракта −95 dBm. Предусмотрена возможность ручного переключения каналов и контроля уровня принимаемого сигнала через выход RSSI.

Компактная конструкция позволяет использовать устройство как самостоятельный приёмный модуль или интегрировать его в совместимые FPV-очки и другие системы отображения аналогового видео.

Назначение и область применения

Видеоприёмник VRX-3301 предназначен для приёма и преобразования аналогового радиосигнала в композитный видеосигнал CVBS.

Основные направления применения:

  • Приём аналогового видеосигнала в диапазоне 3,3 ГГц.

  • Интеграция в совместимые FPV-очки и системы видеомониторинга.

  • Использование в составе беспроводных видеокомплексов.

  • Подключение к устройствам отображения с аналоговым видеовходом.

  • Разработка и испытание радиотехнического оборудования.

Особенности и преимущества

Высокая чувствительность приёма

Приёмный тракт обладает чувствительностью −95 dBm, что позволяет работать со слабыми радиосигналами в пределах технических возможностей оборудования.

Качество изображения зависит от уровня сигнала, характеристик антенны и помеховой обстановки.

Расширенный частотный диапазон

Видеоприёмник поддерживает 64 канала в восьми частотных группах. Широкая сетка частот позволяет выбирать необходимый канал в пределах предусмотренного диапазона.

Переключение осуществляется кнопками BAND и CHANNEL.

Автоматический поиск каналов

Функция автоматического сканирования позволяет находить доступный видеосигнал без последовательного ручного переключения всех частот.

После завершения поиска устройство выбирает канал с наиболее сильным обнаруженным видеосигналом.

Контроль уровня сигнала RSSI

Предусмотрен выход RSSI для получения информации об уровне принимаемого радиосигнала.

Это позволяет использовать данные о качестве радиоприёма в совместимых внешних системах контроля.

Универсальные интерфейсы подключения

Модуль оснащён выходом аналогового видео CVBS, интерфейсом подключения к FPV-очкам и разъёмом для подключения внешнего оборудования.

Компактное исполнение позволяет интегрировать приёмник в различные электронные устройства.

Технические характеристики

Параметр Значение
Модель VRX-3301
Тип оборудования Аналоговый видеоприёмник VRX
Рабочий диапазон 3060–3500 МГц
Количество каналов 64
Частотные группы 8
Чувствительность приёмника −95 dBm
Диапазон входного уровня сигнала −95…+5 dBm
Тип видеосигнала Аналоговый CVBS
Система демодуляции FM/PLL
Промежуточная частота 480 МГц
Полоса пропускания ПЧ (−3 dB) 16,5 МГц
Уровень видеовыхода 1 Vp-p
Выходное сопротивление видео 75 Ом
Отношение сигнал/шум Не менее 38 dB
Напряжение питания DC 5–36 В
Потребляемый ток До 250 мА
Переключение каналов Ручное / автоматический поиск
Управление Кнопки BAND, CHANNEL; интерфейс PWM
Контроль уровня сигнала RSSI
Антенный интерфейс SMA
Рабочая температура −10…+65 °C
Температура хранения −30…+85 °C
Размер печатной платы 46 × 27 мм

Конструктивные особенности

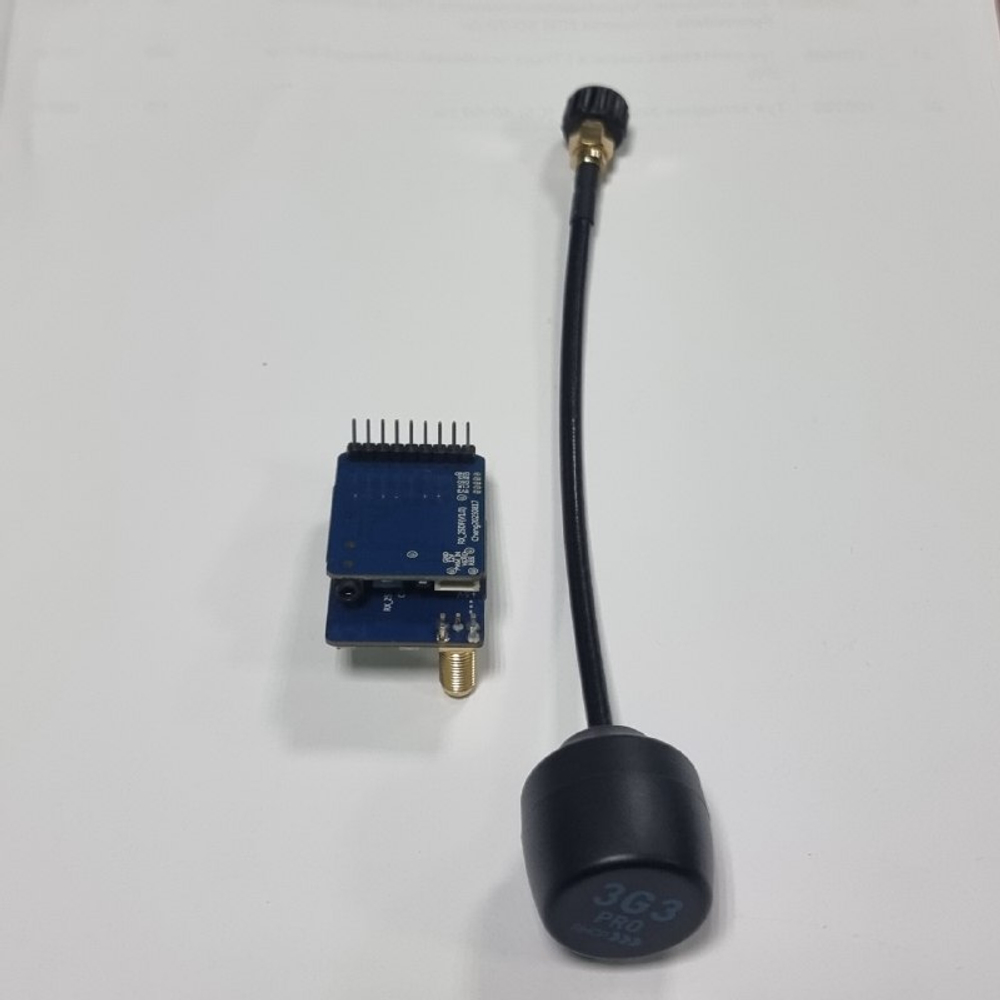

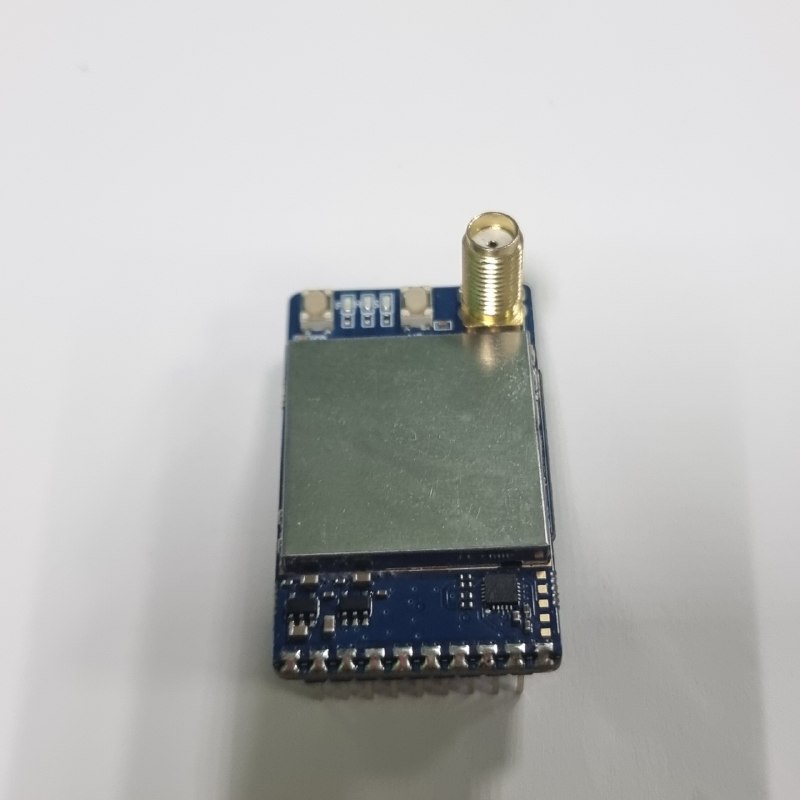

Видеоприёмник VRX-3301 выполнен в виде компактного электронного модуля с металлическим экранирующим корпусом, антенной и интерфейсными разъёмами.

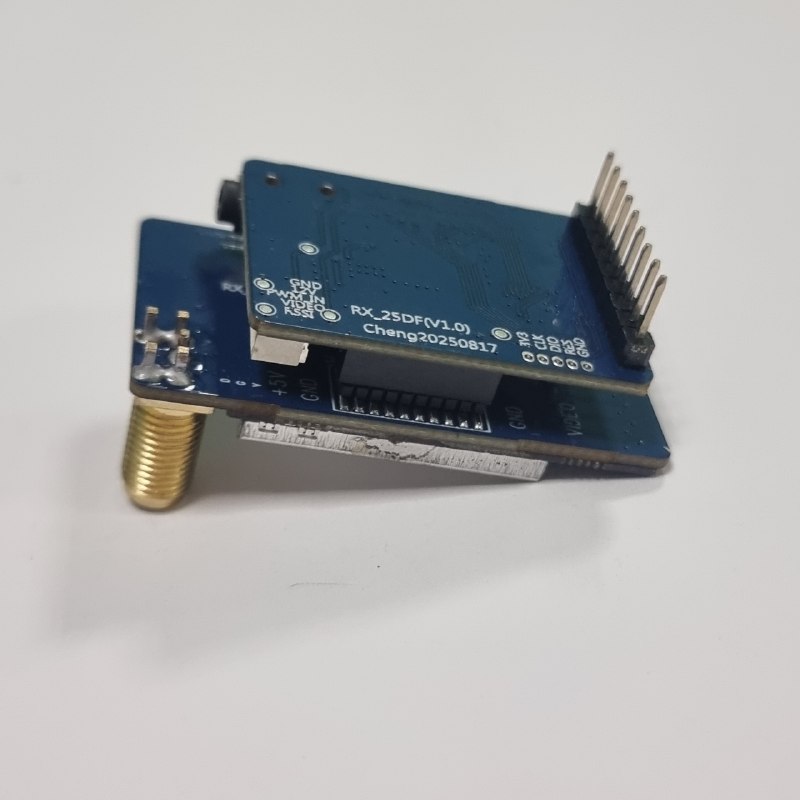

Основные элементы подключения:

  • ANT — разъём для подключения приёмной антенны.

  • VIDEO — выход композитного видеосигнала CVBS.

  • GND — общий провод питания.

  • DC IN — вход питания 5–36 В.

  • RSSI — выход уровня принимаемого сигнала.

  • PWM — интерфейс управления переключением каналов.

Устройство также предусматривает подключение через 5-контактный шлейф с шагом 1,0 мм, интерфейс FPV-очков и разъём 2,5 мм для вывода видеосигнала.

Светодиодные индикаторы отображают выбранную частотную группу, канал и состояние автоматического поиска.

Особенности эксплуатации

Для корректного приёма видеосигнала необходимо использовать совместимую антенну и настроить передатчик и приёмник на одинаковую частоту.

Приёмник может применяться совместно с аналоговыми видеопередатчиками соответствующего диапазона, включая VTX AL3310 3,3 ГГц, при совпадении частот и совместимости формата передачи.

Напряжение питания должно находиться в пределах 5–36 В постоянного тока. Для отображения изображения требуется совместимое устройство с поддержкой аналогового видеосигнала CVBS.

VRX-3301 3,3 ГГц — компактный аналоговый видеоприёмник с расширенным частотным диапазоном, автоматическим поиском каналов, высокой чувствительностью и интерфейсом RSSI для интеграции в беспроводные видеосистемы.
