1. Основные характеристики оборудования
 Основные технические характеристики и производительность
 Основные виды продукции: все виды оптических волокон, проводов и кабелей
 Технические характеристики катушки для снятия оптического волокна:
Ф250-400 катушка для снятия оптического волокна (отверстие центральной оси Ø25-56)
 Скорость вращения конструкции: макс.500 м/мин
 Натяжение при подъеме: 1~5N
 Специальные технические характеристики приемного барабана:
индивидуальные в соответствии с требованиями заказчика
 Цвет изделия: небесно-голубой
1. Активный от соединитель провода Ø250-400
1.1 Тип: Конусообразный с верхней частью вала
1.2 Диаметр катушки: Ø250-400 мм
1.3 Скорость высвобождения: 0-500 м/мин
1.4 Привод: серводвигатель, регулирование скорости серводвигателя
1.5 Устройство для снятия натяжения: с датчиком перемещения, автоматическим регулированием скорости снятия, постоянным натяжением
1.6 Система контроля натяжения: Вращение колеса замедления преобразуется в управляющий сигнал с помощью линейного бесконтактного датчика
для управления расцеплением,натяжение расцепления регулируется блоком противовеса
и управляется двигателем расцепления.
1.7 конструкция натяжения: комбинированное натяжное колесо,
интегрированная конструкция с активным расцеплением и точным захватом, простая в установке и эксплуатации.

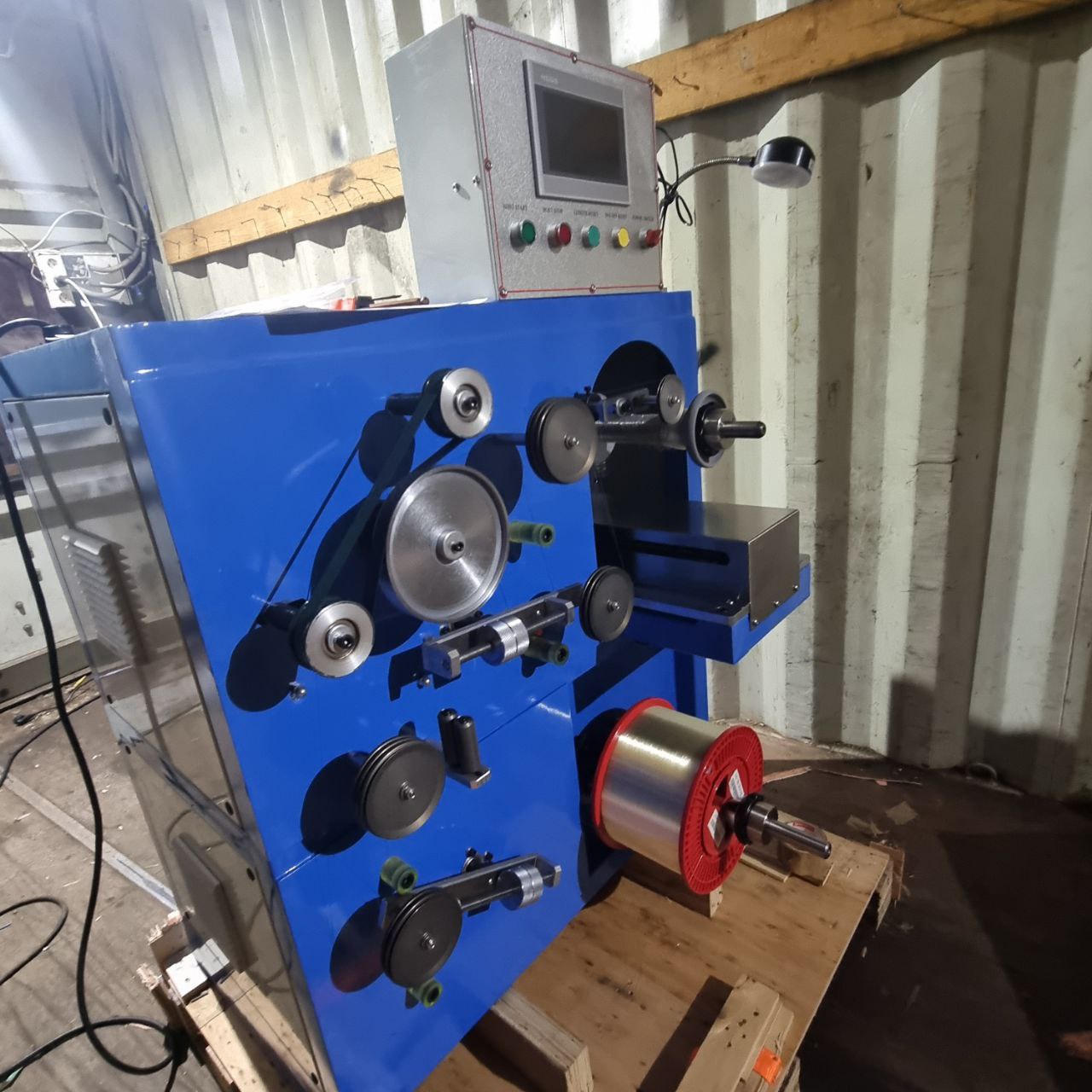

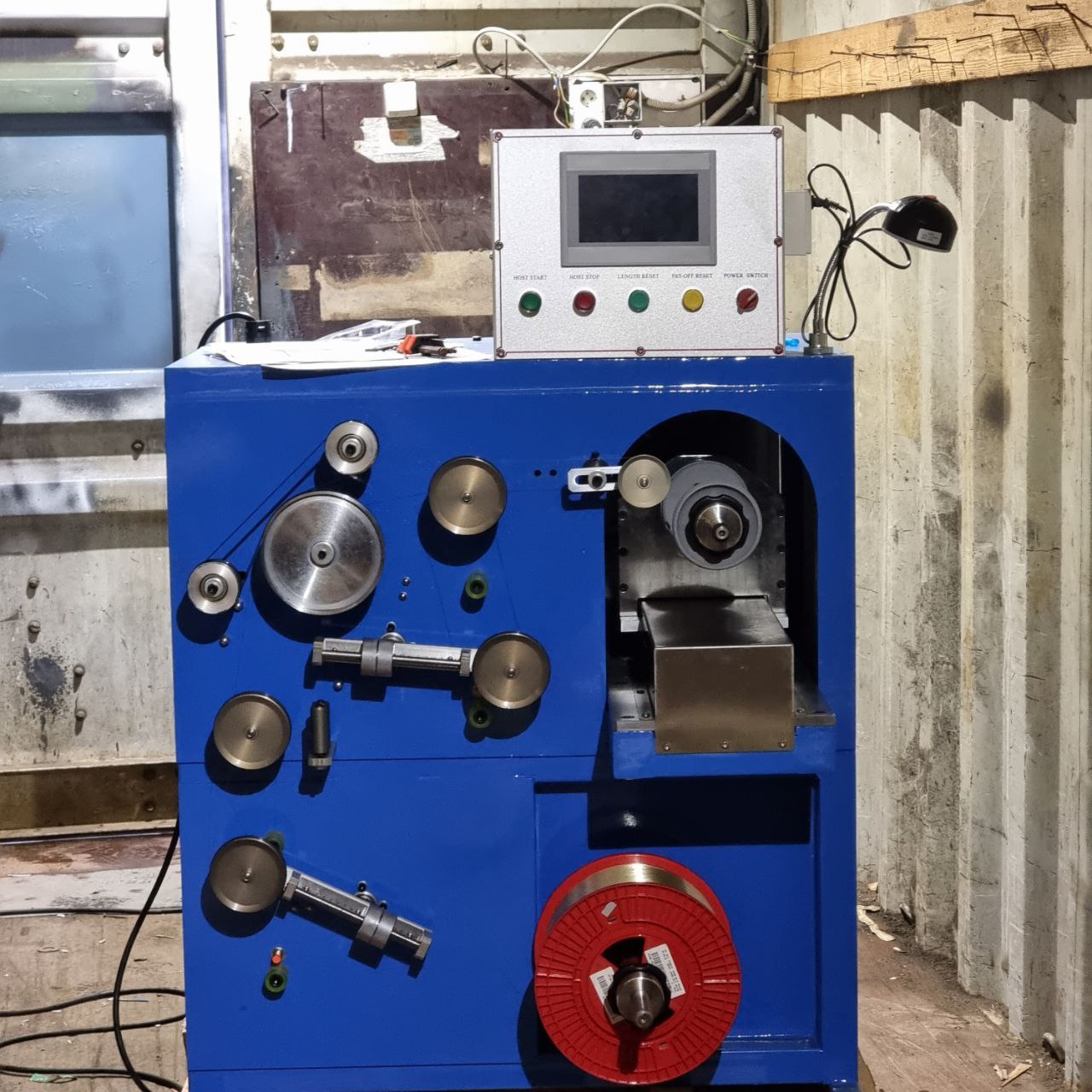

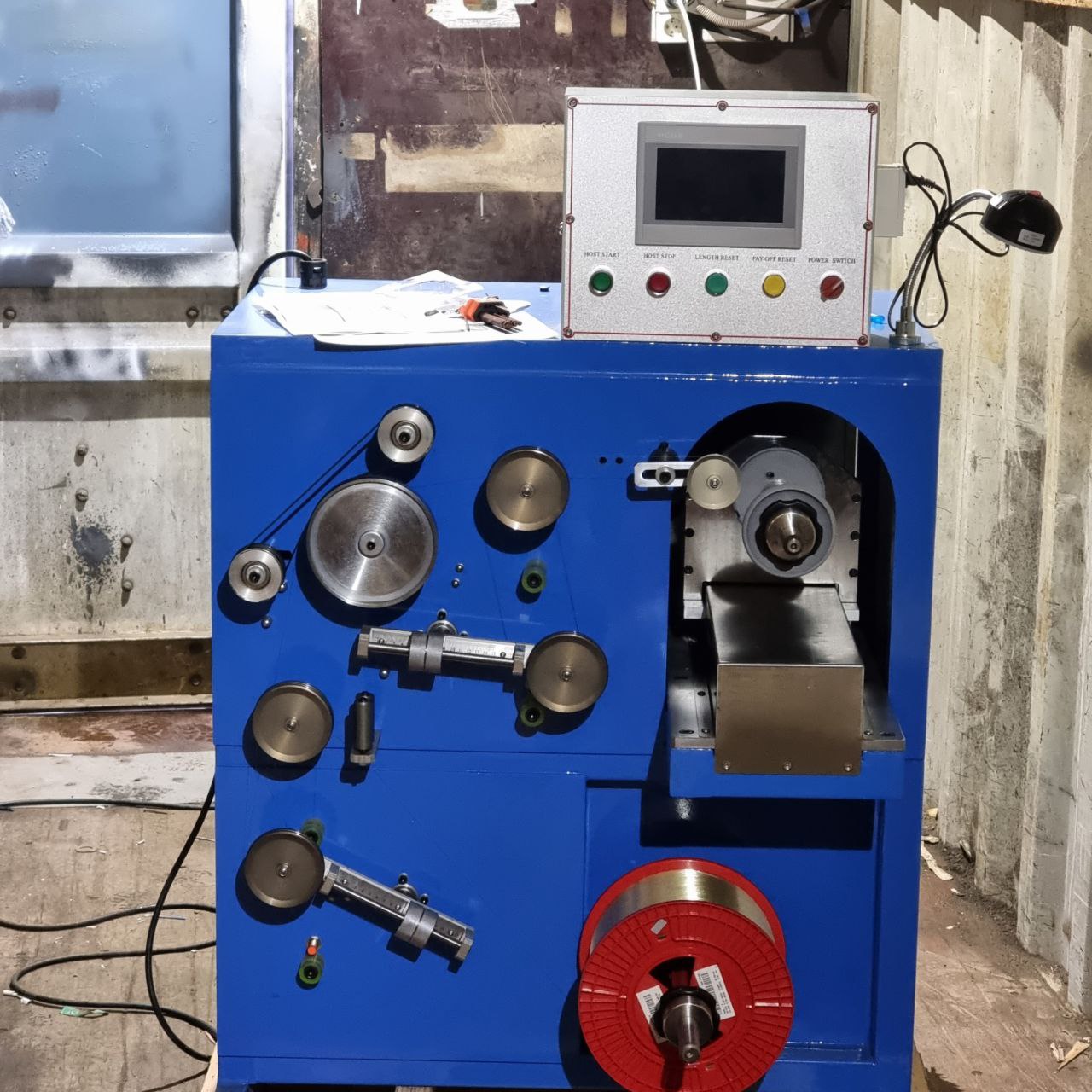

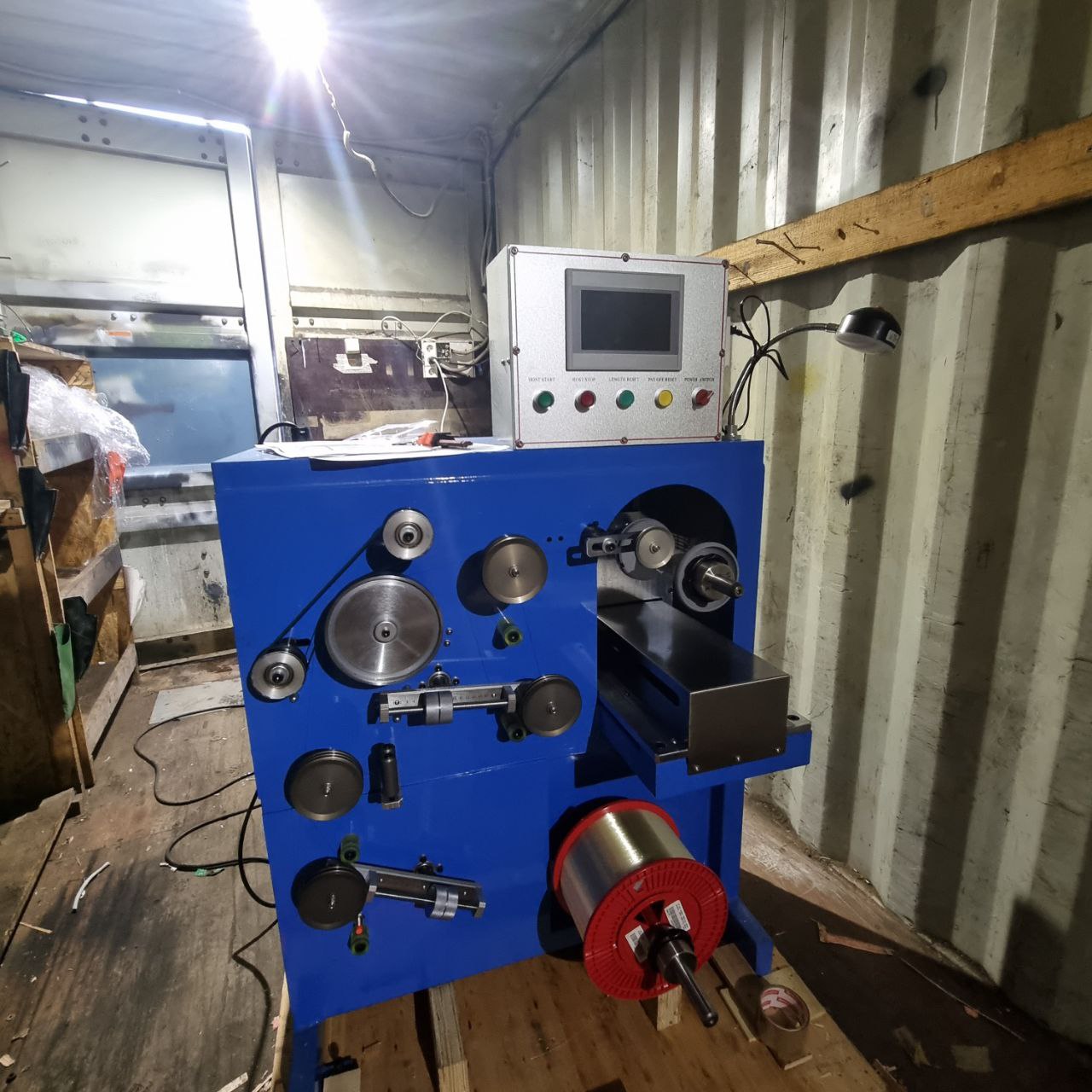

2. Небольшая дисковая прецизионная приемная машина с ПЛК
2.1 Она состоит из основной рамы, приемного устройства, кабельного узла и электрической системы.
Приемная панель сконструирована в соответствии с требованиями заказчика.
2.2 Трос приводится в движение серводвигателем, шариковый винт и трос линейной направляющей штанги автоматически синхронизируются со скоростью подъёма шаг троса плавно регулируется в пределах 0-5 мм; все переключатели заднего хода являются электромагнитными.
Бесконтактный переключатель, реверсивное положение кабеля должно иметь резьбовой механизм тонкой настройки для облегчения точной настройки реверсивного поло кабеля, а реверсивное положение кабеля должно иметь устройство защиты от сбоев в работе переключателя; для кабеля должна быть предусмотрена кнопка быстрого сбр2.3 Привод: серводвигатель, оснащенный сервоприводом для управления линией подачи
2.4 ПЛК использует продукты серии Siemens и оснащен 7-дюймовым дисплеем
2.5 ПЛК, как основная система управления, обеспечивает управление всей линией.
Оператор может выбрать режим отключения, медленной скорости и быстрого запуска через интерфейс. Производственная линия будет работать в соответствии
с инструкциями по эксплуатации и настройками. Сигналы состояния оборудования автоматически переключаются в одно состояние,
а скорость изменяется в соответствии с установленным временем подъема без каких-либо изменений.
Может автоматически реагировать на различные сигналы неисправности и имеет четкую индикацию неисправности
Скорость производства и данные счетчика четко отображаются на дисплее, а длина счетчика может быть задана заранее
2.6 Дисплей обеспечивает обмен данными между человеком и компьютером и запись производственных данных.
Интерфейс "человек-машина", обеспечиваемый дисплеем, должен в основном включать следующие интерфейсы
Интеллектуальный производственный интерфейс: обеспечивает управление функциональными кнопками и окнами настройки параметров производственной ли включая отображение количества метров производственной линии, установку диаметра проволоки и другие настройки параметров.
Интеллектуальный интерфейс сигнализации: отображение и запись сигналов тревоги в реальном времени и архивных данных о каждом компоненте
производственной линии для облегчения запроса оператора.
Интеллектуальный интерфейс формулы: Оператор может установить формулу в соответствии с параметрами процесса, а существующая формула может быть
непосредственно вызвана для использования во время работы.
 Все остальные интерфейсы и функции должны быть соответствующим образом изменены и добавлены в соответствии с требованиями покупателя.
3. Другие
3.1 Общая мощность оборудования: 3,5 кВт, общий шнур питания подключен к розетке кондиционера напряжением 220 В,
а часовое энергопотребление составляет около 1,75 градуса.
3.2 Общий вес оборудования: около 0,3 тонны (включая деревянный ящик)
3.3 Размер оборудования: длина 1040 мм * ширина 990 мм * высота 1540 мм (включая деревянный ящик)
